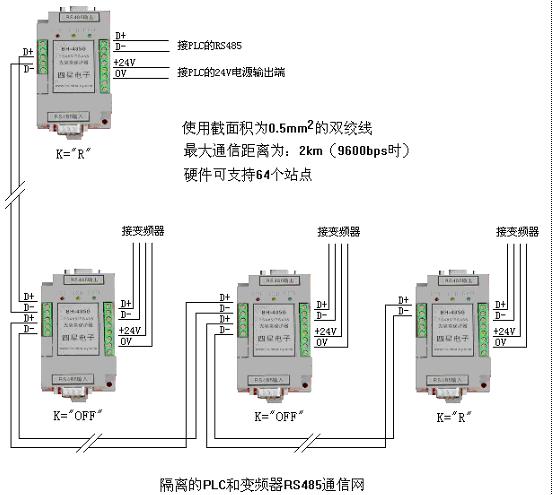

在工業(yè)現場，許多用戶都被以下問題困擾過：當PLC與變頻器或變頻器與變頻器之間采用RS485方式進行通信時，經常容易產生通信中斷、誤碼、死機甚至RS485接口被燒壞等故障，而且聯網的變頻器越多，這種現象越容易發(fā)生！由于變頻器本身的特點決定了變頻器會產生諸多干擾，對于RS485通信口而言，由于各個變頻器和PLC使用不同的電源，或本身電路結構的不同使得各個RS485通信口的地電位相差很大，勢必造成傳送數據時信號失真較為嚴重，使得通信出錯，當共模電壓超過-7V或+12V時則會損壞RS485接口！ 　　將每個RS485通信口進行隔離是解決問題的最好辦法，即需在每臺變頻器和PLC的RS485通信口上加裝RS485到RS485的隔離器，為了保證加裝了隔離器后仍然使用原來的軟件，隔離器必須是無延時的、波特率自動適應的數據完全透明傳輸裝置。德陽四星電子的BH-485G隔離器正是為解決以上問題而研制的。 　　BH-485G隔離器是真正具有數據流向自動切換、數據完全透明傳輸、無延時的隔離器，波特率為0～250Kbps自適應，供電電源具有5VDC或24VDC兩種方式任選（一般變頻器上均有24VDC電源輸出端子），而且BH-485G具有二對RS485接線端子，避免了會使波形畸變的總線分支問題，接線非常方便。 　　BH-485G外形為標準導軌安裝，帶有數據收發(fā)指示燈。加裝了BH-485G隔離器后的變頻器和PLC組成的RS485通信網絡如下圖所示： 須將總線二端的BH-485G上的終端電阻設置開關K撥到“R”（接入120歐終端電阻），其它位置的開關撥到“OFF”（不接終端電阻）。 　　如通信距離超過2公里（9600bps時），可在總線中增加RS485中繼器（型號：E485GA）或使用CAN-485G超遠程隔離驅動器。 BH-485G的詳細資料請看網站上的使用說明書。 　　以上方案已在工程中大量采用，實踐證明十分穩(wěn)定可靠，已解決了RS485通信中的干擾、死機和燒口問題。
