風車漂浮在海上發電的新型風力發電的實用化正在到來。盡管日本對太陽能發電的關注度很高，但從全球來看，仍是風力發電占絕對優勢。2010年底日本太陽能發電與風力發電的導入量（按發電容量計算）分別為約360萬kW（REN21*1調查結果）與230萬kW（日本風力發電協會調查結果），太陽能發電的導入量較大。但從全球來看，2010年底太陽能發電的導入量為4000萬kW（REN21調查結果），而風力發電為1億9800萬kW（REN21調查結果），接近太陽能發電的5倍。

　　*1REN21正式名稱為RenewableEnergyPolicyNetworkforthe21stCentury。由國際機構、政府機構、企業及NGO（非政府組織）等組成，是以普及可再生能源為目標的政策網絡。2011年7月發行了刊載有可再生能源最新統計數據等的《Renewables2011:GlobalStatusReport》。

　　風力發電的普及在日本之所以進展遲緩，是因為日本的強風地區較少，而在山區設置成本較高。但最近情況開始有了巨大變化。這是因為在海上開辟了新的設置場所。

　　浮體式風力發電具有很大潛力

　　海上風力發電大致分為兩種方式。一種是在海岸附近的淺海地區（水深60m左右以內）建造底座，在上面設置風車的著床式海上風力發電。這種方式從2000年代以歐洲為中心開始普及，尤其是英國及丹麥等國家，集中配置有多臺大型風車的海上風力發電廠已開始運轉。著床式雖說是在海上，但因風力發電設備可直接設置在海底，因此能夠利用陸地上培育的多項技術。

　　另一種是浮體式海上風力發電。這是一種把風車安裝在漂浮于海面的浮體上的方式，可設置在深數百m左右的海域。日本沿岸陡峭水會急速變深，因此可設置著床式風力發電設備的海域有限。但浮體式卻沒有這種限制，四面環海的日本擁有可用來設置這種發電設備的廣闊海域。日本經濟產業省調查了風力發電的“賦存量”（除了明顯無法設置的場所以外，可設置的全部資源量）及“潛力”（考慮了各種制約因素的資源量）*2。結果顯示，陸地風力發電的賦存量稍高于浮體式，而浮體式的潛力遠遠大于陸地及著床式。

　　*2調查由經濟產業省委托伊藤忠Techno-Solutions公司實施，調查結果刊登在《2010年度新能源等導入促進基礎調查業務（風力能源可導入量相關調查）調查報告》上。

　　但使風車漂浮在海上的浮體式風力發電需要采用與陸地設置完全不同的技術。具體為，①因波浪而晃動（作用的加速度較大）時要確保浮體的穩定性及風車的耐久性；②在漂浮于海面的狀態下可組裝或維修風車等。

　　而且，成本也是一大問題。浮體的開發、制造、海上安裝作業，以及鋪設用來向陸地輸送電力的電纜等，均是會導致成本上升的以因素。也就是說，必須以較低的成本解決上述兩項課題。因此，從全球來看，浮體式風力發電目前仍處于實證試驗及設計提案階段，還達不到商業水平。

　　目前，浮體式風力發電的發電成本為30多日元/kWh，是陸地風力發電的兩倍以上。這樣的話，無論浮體式的發電潛力有多大，都無法形成一項可行業務。

　　在這種形勢下，為實現與陸地風力發電相當?shù)陌l(fā)電成本而開發浮體式技術的是石川島海洋聯合公司（IHIMarineUnited，總部東京。以下稱IHIMU）。該公司正與東京大學研究生院新領域創成科學研究系教授鈴木英之共同開發，以形浮體的狀獨特為特點。該公司已于2011年4月宣布完成了浮體的概念設計。

　　可減輕晃動的自主構造

　　目前在探討的海上風力發電的代表性浮體有兩種，一種是使用圓柱形浮體的圓桿型，另一種是以纜繩拉住具有較大浮力的浮體，利用其張力穩定住浮體的TLP（TensionLegPlatform）型（圖）。圓桿型的成本較低，但晃動較大，TLP型晃動較小，但成本較高。

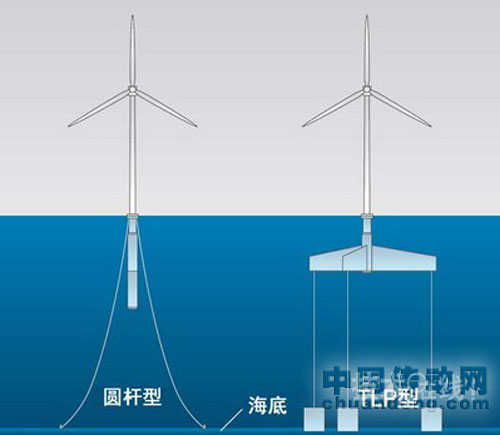

　　典型的浮體構造

　　圓桿型通過為漂浮的圓柱狀底部加入重錘提高了穩定性。雖與栓繩相連，但并非依靠張力固定。而TLP型是在海底建造底座，用與底座相連的纜繩強力拉住浮體，因此其穩定性較高。

      IHIMU的浮體不屬上述兩種類型。雖基本為圓柱形，但采用水面部、中央部到底部逐步變粗的三層構造。這種獨特的形狀為該公司開發的“兩點無浪形狀”。波浪引起的海水運動在海面最為劇烈，越深處越小。因此，較粗部分的上面與下面承受的壓力不同（圖）。設置多個較粗部分并對形狀加以優化之后，可形成兩個對某一特定周期的波浪晃動為零的點。而且還可進一步利用這種效果，使浮體在全周期的波浪中減小晃動。為了增加底部的穩定性，還設置了“晃動減輕鰭片”。該鰭片還具有抑制浮體旋轉的效果。

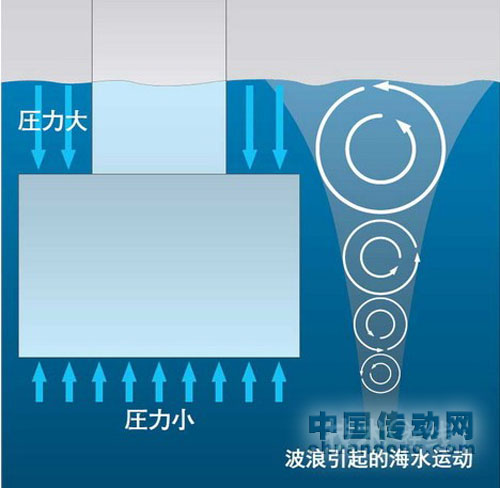

可用大直徑部分調整波浪的壓力

　　波浪引起的水運動距離水面越近，越接近于大圓周運動。大直徑部分上面與下面的深度不同，被施加的壓力也不同。利用這種差別，可形成不易晃動的構造。優化構造體的形狀，采用了早造船過程中積累的模擬技術。該技術被稱為“三維特異點分布法”，可分析波浪對浮體施加的壓力。而且，還以約1/50的比例進行了水槽實驗，并結合分析數據確定了基本構造。

　　據IHIMU介紹，其結果是使風車承受的加速度比普通圓桿型浮體減小了兩成。加速度較小時，可減輕對發電機使用的齒輪及軸承施加的負荷，在耐久性及可靠性方面十分有利。IHIMU工程事業部項目組組長粟島裕治解釋稱，“雖然比陸地上安裝的風車承受的加速度大，但減小兩成已是一個相當大的比例”。

　　吃水深度控制在50m

　　浮體采用高張力鋼厚板制造。水面與中央的較粗部分為獲得浮力而采用中空設計，為了降低重心來獲得整體的穩定，在底部放入了重錘。重心較低，可抑制風車因風向后傾斜。此次的概念設計設想為輸出功率為2500kW級的風車，吊艙（配備發電機等的部分）以下高度為60m，翼長為45m。

　　實際上，兩點無浪形狀不僅可減小加速度，還有一大優點。那就是吃水深度較淺。這對降低成本有很大效果。

　　圓桿型浮體的吃水深度為100m左右，而兩點無浪形狀浮體的吃水深度只有50m。這樣的高度，便可在安裝狀態（垂直狀態）下直接用造船工具建造，然后用起重船將其拖曳至安裝場所直接進入組裝作業。

　　而圓桿型需要在橫倒?fàn)顟B(tài)下建造，拖曳至安裝地點后還要垂直組裝?！斑@是需要使用多條船舶的大規模作業，因此設置成本較高”（粟島）。也就是說，兩點無浪形狀浮體可大幅降低設置時的成本。

　　IHIMU正在考慮的另一個低成本對策是，采用可直接降低發電成本的大型風車。因浮體式發電設備要在海上設置，因此即便采用巨型風車其安裝場所也不用擔心。此次完成概念設計的浮體設想支持輸出功率為2500kW級的風車，但也支持5000kW級風車。據該公司介紹，5000kW級風車用浮體的吃水深度同樣為60m左右，因此仍可保持設置方面的優勢。

　　“如果能夠降低設置成本并實現風車的大型化，發電成本就能降至與陸地風力發電相當?shù)乃健保↖HIMU董事兼工程事業部長大松哲也）。如果能實現，潛力較大的浮體式風力發電便可具備普及條件。規定電力公司必須全量收購利用風力、太陽光、水力、地?zé)峒吧镔|(zhì)等所發電力的“可再生能源特別措施法”似也會起到推動作用*3。

　　*3正式名稱為“關于電力運營商收購可再生能源電力的特別措施法案”。已在2011年8月31日閉幕的第177屆例行國會上通過。

　　但因需要進行技術驗證，浮體式風力發電不會迅速普及。從日本風力發電協會2010年制定的藍圖來看，預計會從2020年開始普及，之后會快速普及。因此，首先要使用實機進行實證試驗。IHIMU打算與風車廠商合作，早日啟動實證試驗。即將成為社會基礎電力能源之一的純國產能源即將誕生。
