西門子Smart line精彩系列面板 自2011年開賣以來，就得到了廣大用戶的強烈關注。西門子終于出了平民級別的觸摸板了！西門子Smart line系列700型和1000型面板，中華自動化網上商城(http://www.automation.com.cn )有售，商品詳情請參見：

http://www.automation.com.cn/product/ff8080812f7c6917012f8a8d3e920001.html。

       作為西門子平民策略的一份子，Smart line系列觸摸面板除了價格親民以外，其素質也不容小視。就拿SMART 700面板為例，采用全新的高分辨率16:9 寬屏液晶顯示和先進的工業設計理念，使設備操作變得更加輕松快捷，引領人機界面產品進入高分辨率寬屏顯示時代。無論在硬件設施還是在軟件功能上，都強烈地突出了其超高的性?xún)r(jià)比及來自德國的先進的工業設計理念。

硬件方面：

      1、高分辨率寬屏顯示

      • 800×480 dpi 寬屏顯示設計和傳統屏幕相比具有更大的可視面積，使單個畫面中可以顯示更多的信息，讓操作員具有更舒適的視覺體驗；

      • 高分辨率使得畫面更清晰，畫質更細膩

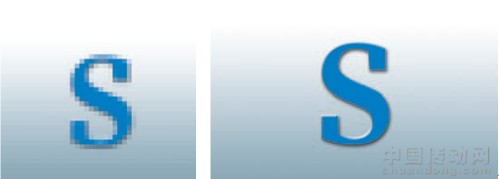

 320 x 240 dpi          800 x 480 dpi——更大的可視面積

      2、LED 背光，節能降耗

      • LED 較之 CCFL，背光板厚度降低一半左右，使精彩系列面板更輕巧。同時，操作屏亮度更高，色彩更均勻，表現力更強，可視范圍提高到 140°；

      • LED 背光可以降低設備能耗，結合屏保功能最大程度地延長操作屏的使用壽命。

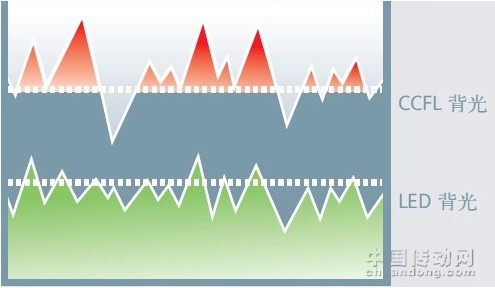

能耗對比圖

      3、強大且豐富的通訊能力

      • PPI 通訊協議確保精彩系列面板與 S7-200 建立高速無縫的連接，和 S7-200 PLC 組成完美的小型自動化解決方案；

      • 集成的 RS 422/485 通訊口使精彩系列面板的通訊更加靈活，可以和市場主流的小型 PLC 建立穩定可靠的通訊連接。（三菱FX系列；歐姆龍CP1系列）；

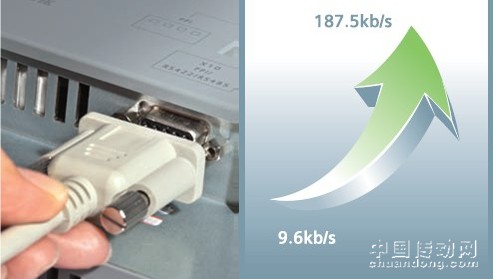

      • 當采用 PPI 通訊時，通信速率高達 187.5kb/s。

4、高性能處理器、高速外部總線及 64M DDR 內存

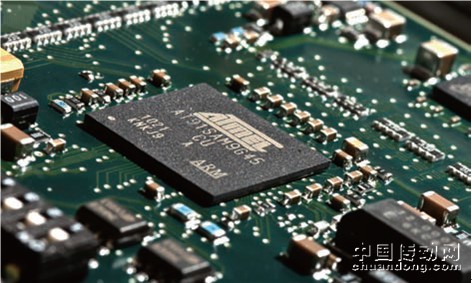

• 高端的 ARM 處理器，主頻達到 400MHz，使數據處理更快，畫面顯示更流暢；

• 高速的外部總線充分發揮處理器的強大性能；

• 增強的 64M DDR 內存使得畫面的切換速度更快。

       5、德國品質 輕松擁有

      • 精彩系列面板的 ESD、RS 等關鍵指標比國際標準（IEC）提高 50%；

      • 精彩系列面板通過 CE 認證；

      6、先進的生產失效故障模式分析

      • 潛在的缺陷及故障分析模型貫穿產品從研發到生產的每個環節，最大程度確保產品可靠性；

      • 成熟的生產流程及完善的質量控制體系確保產品質量；

      7、先進的工業設計理念

      • 獨特的邊框倒角設計，讓操作屏的外觀更具流線型，給人以舒適感；

      • 優雅清新的綠色邊框設計，給人以視覺上的開闊感，緩解操作員的視覺疲勞；

      • 使用符合 UL 標準的 PC + ABS 合金材料，耐高溫、抗腐蝕，特別適用于工業現場的應用環境。

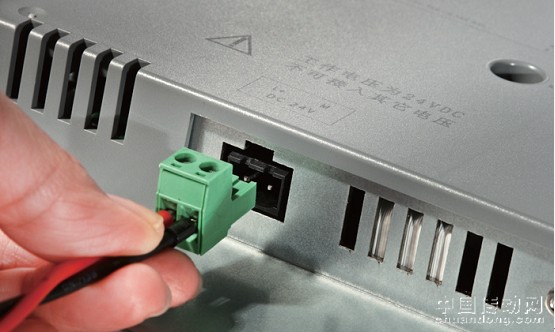

      8、可靠的電源設計

      • 內置的 24V 電子自恢復反接保護，避免因誤接線而導致的產品損壞；

      • 供電電源范圍可達 ±20%。

      軟件方面，作為精彩系列面板的組態軟件，WinCC fl exible 簡單直觀、功能強大、應用靈活且智能高效，非常適合機械設備或生產線中人機界面的應用。

      WinCC fl exible 軟件包括一系列執行各種組態任務的編輯器和工具?？墒褂枚喾N便捷的功能來組態顯示畫面，例如縮放、旋轉和對齊等功能。在 WinCC fl exible 中，您可根據需要設置自己的工作環境。在組態工程時，組態任務對應的工作窗口會出現在顯示器上，包括：

      • 項目窗口：顯示項目結構（項目樹），進行項目管理；

      • 工具箱窗口：包含豐富的對象庫；

      • 對象窗口：顯示已創建對象，并可以通過拖放操作復制到畫面中；

      • 工作區：編輯、組態畫面和對象；

      • 屬性窗口：編輯從工作區域中選取的對象屬性。

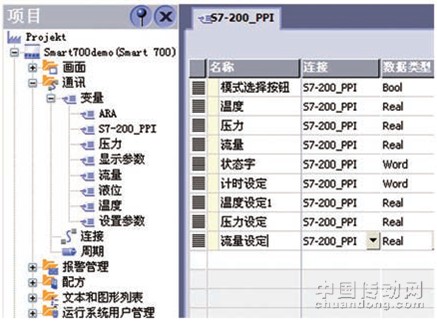

      1、變量管理

      擁有獨特的變量管理器，可以集中管理項目中的所有變量：

      • 查閱、檢索變量更方便 ，可使用變量名稱來標識 PLC 變量；

      • 通過拖放操作，批量創建名稱、類型及地址滿足一定關系的變量；

      • 快速修改多個變量的類型、地址或名稱等屬性。

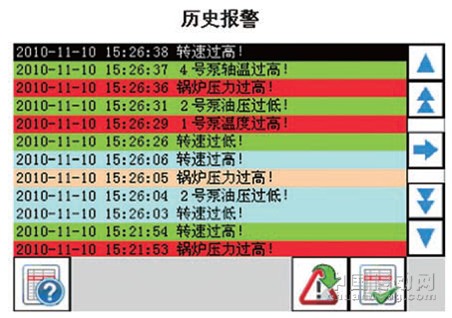

      2、報警管理

      報警管理器支持各種類型的報警：

      • 可以自定義報警類別；

      • 支持模擬量及數字量報警；

      • 可以自定義報警組，相同組的報警可以同時被確認；

      • 支持報警事件函數；

      • 包含功能完善的報警顯示控件，支持外觀自定義。

      3、豐富的畫面對象庫

      • 基本對象庫 — 開關、按鈕和圖形等；

      • 增強對象庫 — 顯示配方、趨勢圖等；

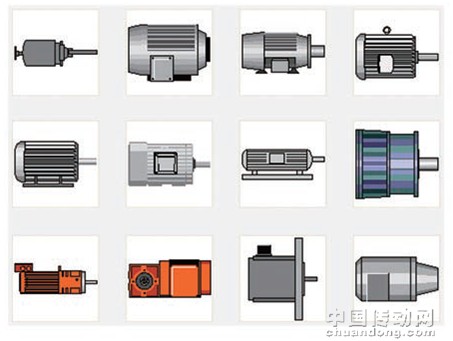

      • 豐富的符號庫。

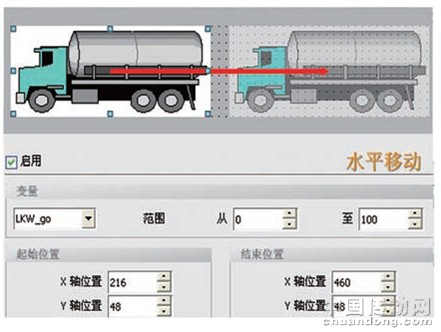

      4、豐富的動畫效果 簡單的生成方式

      • 通過設置對象屬性生成動畫；

      • 支持函數設定動畫路徑方式；

      • 支持通過變量控制對象組生成動畫；

      5、高效、智能的組態方式

      • 通過拖拽方式自動創建變量的顯示對象及畫面的切換按鈕；

      • 支持畫面對象的自動排列功能；

      • 支持用戶自定義對象庫；

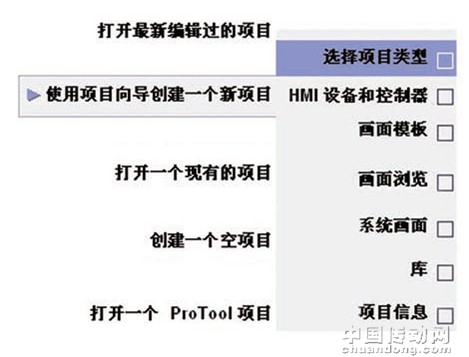

      • 支持向?qū)娇焖俟こ探M態。

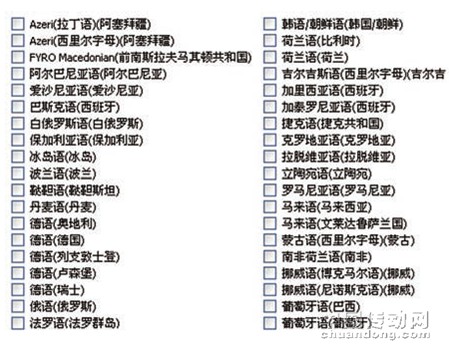

      6、獨一無二的多語言組態

      • 支持 32 種語言，其中 5 種可以在線轉換；

      • 支持多語言顯示，無需重新設計畫面；

      • 內置系統字典和用戶字典功能，支持畫面自動翻譯；

      • 獨特的項目文本導入/導出功能，提高并優化工程組態效率。

      7、Pack & Go 輕松的項目更新與維護

      • 利用 Pack & Go 功能，工程師編輯修改項目后，無需親臨現場就能輕松實現項目的維護和更新；

      • 現場客戶無需安裝 WinCC Flexible，一鍵執行批處理文件即可實現項目傳輸；

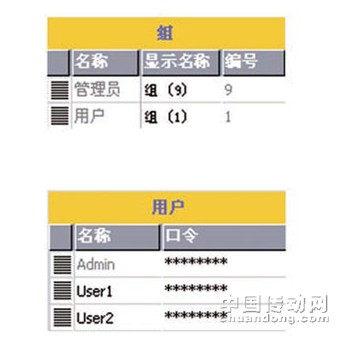

      8、安全等級管理

      安全等級管理功能豐富，使用簡單：

      • 引入用戶的概念，可以建立多個用戶，每個用戶擁有不同的權限；

      • 所有畫面對象都可以獨立設置訪問權限；

      • 運行期間可以對用戶信息進行管理；

      • 權限的設置參數可調整。

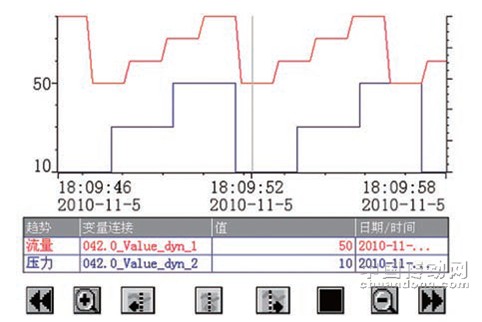

      9、趨勢圖

      趨勢圖控件可以顯示實時數據及緩沖區中的數據：

      • 控件支持外觀顯示設置的很多屬性，包括坐標軸、刻度、上下限等；

      • 提供多個系統函數，用于控制曲線翻頁、縮放等操作。

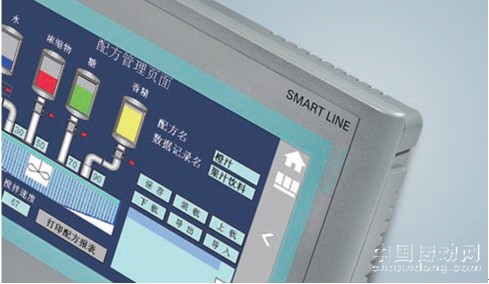

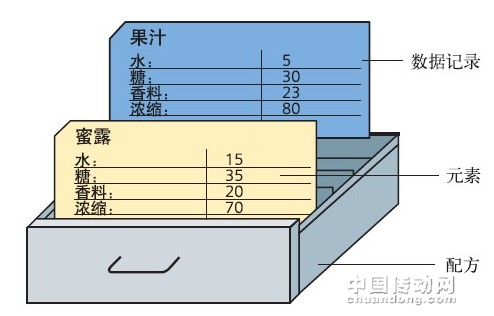

      10、配方管理

      擁有完善的配方管理器，具備清晰的配方數據結構：

      • 可以支持顯示多個配方預定義數據記錄，無需手動組態翻頁等操作即可實現配方的良好顯示；

      • 使用配方視圖控件，無需更多的編程即可動態增加數據記錄；

      • 支持上載、下載配方操作。

西門子SMART 700觸摸屏技術概覽：

       觸控精彩，明智之選，西門子Smart line 系列面板以其極具誘惑力的性?xún)r(jià)比得到了廣泛的應用。中華自動化網上商城作為工業品知名采購渠道之一，其充足的庫存現貨量會使Smart line 系列的銷售更有保障，同時預備貨服務也是中華自動化網上商城為中小型用戶提供的獨有的特色服務。

      西門子Smart line精彩系列觸摸面板的商品頁地址：

http://www.automation.com.cn/product/ff8080812f7c6917012f8a8d40940002.html。
