非接觸式三維掃描技術對于大家來說是一種既熟悉又陌生的技術，所以廣大用戶在對非接觸式三維掃描儀的認知上可能還存在著一些問題，最近我們就收到了很多客戶關于凌云公司所代理HDI ADVANDCE（結構光三維掃描儀）的咨詢，問題覆蓋到目前主流的3D測量、3D重建以及其它各種潛在的應用。而導致這些理解偏差的出現主要是由于人們有一種先入為主的觀念產生導致的，下面為大家解密一些常見問題。

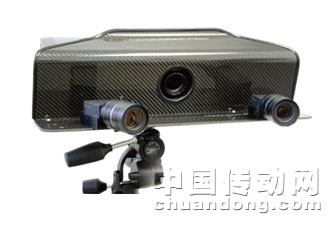

結構光三維掃描儀

1：3D掃描儀能否通過一次性掃描就實現物體的完整數字模型？

      雖然非接觸式三維掃描儀最近幾年發展很快，但是離一次性自動掃描整個對象還很遙遠。非接觸式掃描，允許以數百萬個點的分辨率快速掃描一個對象的某個區域。而建立一個完整的數字模型，需要從各個角度對掃描對象的進行對準掃描，然后把它們合并以創建一個多邊形網格。到這一步的數據可以用來做造型或測量應用。而創建一個工程分析用的CAD模型，還需要專業軟件的后處理。

2：非接觸式三維掃描和接觸式CMM三坐標測量機的精確哪個更高？

      在傳感器和投影技術的巨大進步下，今天的光學掃描儀完全可以實現接觸式3坐標測量機（CMM）的同等精度。根據配置和實施，在不犧牲掃描速度和覆蓋密度的情況下，非接觸式系統可以實現25微米或更好的精度，而且在許多情況下，非接觸式系統還可以提供更好的精度和細節，系統的成本卻比接觸式3坐標測量機少得多。

3：三維掃描儀是否可以掃描任何物體表面以及內部結構？

      非接觸式三維掃描儀是采用類似視覺系統的光學技術。他們利用投影機疊加條紋或激光線照射到物理對象表面，并通過讀取返回的模式計算出物理對象的真實形狀。而以下類型的表面是難以掃描的：高度反光，如鉻或玻璃；高吸收率和黑色面，如輪胎橡膠或石墨復合材料的黑色；半透明或透明材料，如玻璃或立體光刻技術原料。對于這些材料，最佳的補救措施是采用于一些可接受的消光劑，以提高掃描效果，如：滑石粉，玉米淀粉，溫度油漆，噴霧（PC板），汽車拋光（汽車車身面板）等等。

      另外除了CT或ACSS系統可以看到里面的部分（非破壞性或以其他方式）外，大多數光學掃描儀都是無法看到物體內部的，結構光三維掃描儀也不例外。

4：所有非接觸式的三維掃描儀是相同的技術，都有同樣的準確性？

     非接觸式三維掃描是涵蓋眾多的技術方式，包括結構光（如白光掃描）和激光點線方式的掃描等。每個方式都有它自己的優點和缺陷。而采用這些技術的設備在性能如精度、分辨率、噪聲、速度等方面可以相差很大。用戶可以根據自己的預算，時間需求，尺寸大小，工作環境，便攜型等等方面來考慮，以尋找適合自己需要的的系統，

5：非接觸式三維掃描儀成本遠遠高于接觸式三坐標測量機？

      這個觀念是建立在一定的事實的基礎上，因?yàn)閱渭儚牟少?gòu)角度講，傳統非接觸式掃描系統成本確實相對較高。但是相比于CMM，非接觸式三維掃描儀具有更高的掃描速度，更大的覆蓋范圍，同時非接觸式掃描儀會在其它環節節省用戶的整體成本，如安裝簡單（沒有大的花崗巖板，沒有具體的墊房子機器），每年的維修費用低廉（沒有編碼器，以獲得重新認證），便攜型強（掃描儀可以移到車間任何位置）。

      而凌云公司HDI ADVANCE的出現，也完全扭轉非接觸三維掃描儀高于CMM的局面。它是采用加拿大Point Grey公司工業CCD相機和簡單機械平臺組合起來的三維掃描儀，以高性價比的優勢呈現在廣大客戶面前。并且與傳統的采用CMOS相機的三維掃描儀相比，CCD圖像信噪比高，可以實現真正亞像素處理，得到高精度３D數據.凌云公司為了更加減輕企業的成本負擔和技術風險，還專門為客戶提供掃描服務，用戶可以來我們公司做各種實際掃描測試，非常適合各種中小規模的企業，以高新技術來幫助他們實現業務快速增長。
