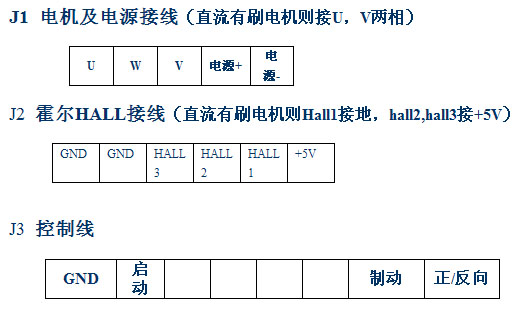

SY-MCS301直流電機(直流有刷電機，直流無刷電機)驅動器是由上海三意電機驅動技術有限公司自主開發完成。適用于不帶編碼器反饋的直流無刷電機和有刷電機，是直流電機控制的低成本解決方案！是電動自行車；電動滑板車；空調壓縮機電機；風機；自動化設備等直流調速控制系統的理想解決方案！ 特點 ——15V到48V供電 ——欠電壓自鎖 ——全閉環伺服應用 ——高電流三相MOSFET橋驅動 ——過電流保護 ——熱保護 ——最大電流：7A ——外殼尺寸：長*寬*高為120*55*35mm 接線說明 J1 電機及電源接線（直流有刷電機則接U，V兩相） 1.上電后將“啟動接線端”與“GND接線端”短路，電機啟動。注意不能在上電前將之與GND短路，否則不能起到啟動作用。若啟動后將之與GND聯系斷開，則電機正常停止. 2.“正/反向接線端”接“GND接線端”后可改變電機的運行方向,平時內部被拉高到+5V。 3.“制動接線端”接“GND接線端”后剎車。平時內部被拉高到+5V。 R20：電位器調節模擬量指令速度信號 運行說明 1. 連接電源，注意正反，15V～48V。 2. 連接電機霍爾輸入，注意引腳次序。 3. 連接電機U，V，W三相輸入,注意引腳次序。 4. 上電試運行（上電后將“啟動接線端”與“GND接線端”短路，電機啟動）。 注意：1. 如果發現電機抖動或者電機無輸出轉矩可以試改變U、V、W三相連接的次序。
