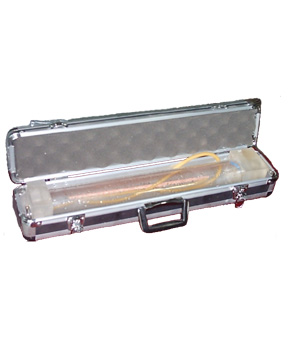

GWRVK-2瓦斯解析儀及取樣裝備

在井下石門揭煤和采掘工作面打鉆，測定煤鉆屑瓦斯解吸指標Δh2、K1值，以確定工作面煤與瓦斯突出危險性。

原理構造

GWRVK-2瓦斯解析儀及取樣裝備的原理為：在井下不對煤樣進行人為脫氣和充氣的條件下，利用煤鉆屑中殘存瓦斯壓力（瓦斯含量），向一密閉的空間釋放（解吸）瓦斯，用該空間體積和壓力（以水柱計壓差表示）變化來表征煤樣解吸出的瓦斯量。 瓦斯解析儀及取樣裝備主體為一整塊有機玻璃加工而成。儀器構造如圖1所示，由水柱計1、解吸室2、煤樣瓶3和三通旋塞4、兩通旋塞5等組成。儀器外形尺寸為270×120×34mm，重量約為0.8kg。

GWRVK-2瓦斯解析儀及取樣裝備配備有孔徑1mm和3mm分樣篩一套，秒表一塊，煤樣瓶8只。

?

GWRVK-2瓦斯解析儀及取樣裝備結構示意圖

1－水柱計　2－解吸室　3－煤樣瓶　4－三通旋塞　5－兩通旋塞

GWRVK-2瓦斯解析儀及取樣裝備配備有8只煤樣瓶，煤樣瓶上刻線位置所標志的煤重量為10g。為精確計算Δh值，可在每一個煤樣解吸測定后，用膠塞或紙團將煤樣瓶口塞緊，帶到地面稱量煤樣重量（煤樣處于自然干燥狀態，然后按下式對測定值進行修正。

GWRVK-2瓦斯解析儀及取樣裝備?技術參數

煤樣粒度：1～3mm

煤樣重量：10g

測定指標：Δh2、K1

水柱計測定壓差：200mm水柱

儀器系統誤差：≤±1.46%以上
