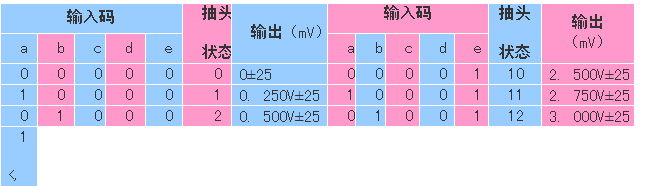

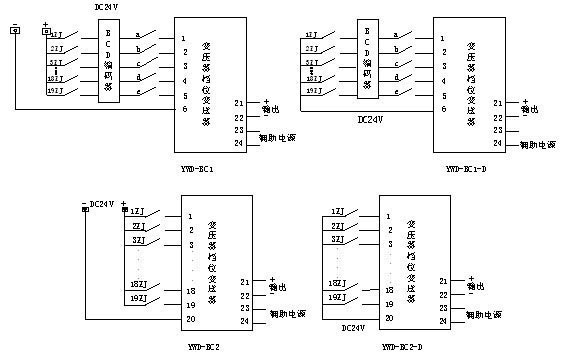

一、概述 變壓器檔位變送器是一種能提取主變壓器抽頭位置信號，經隔離后轉換成對應于輸入（變送器抽頭位置信號）的直流模擬量輸出的設備?？蓮V泛用于變壓器運行狀態的自動化監控。 本產品具有如下特點： ▲安全可靠 ▲可接收多達19個位置信號 ▲輸入電壓范圍寬 ▲輸出穩定 二、型號 YWD-BC1 YDD-BC1-D YWD-BC2 YDD-BC2-D 三、接線圖 圖中1ZJ-19ZJ為變壓器抽頭的輔助接點，它對應于變壓器的抽頭位置。哪一對接點閉合，則表示變壓器抽頭在該對接點所指位置。如果將這些接點開關量直接入RTU的數字量輸入口，就要占用19個遙信通道，即使與BCD碼編碼器相配，亦要占用5個遙信，如果有多臺變壓器，則資源占用相當嚴重。YDD系列變壓器抽頭位置變送器將變壓器抽頭位置信號轉換為直流輸出，只占用RTU一個遙測量通道。 四、主要技術性能指標 長期穩定性：年最大變化±0.1% 輸入電壓：（高電平）DC12～24V （低電平）<1V 輸入阻抗：≥5kΩ 輸 出：0～5V 1～5V 0～10mA 0～20mA 輸出波紋：＜10mV 負載能力：電壓輸出≥2kΩ 電流輸出≤750kΩ 響應時間：≤10ms 絕緣強度：AC2000V于輸入/輸出/外殼/輔助電源 工作溫度：-10～＋45℃ 貯藏條件：-40～70℃ 相對濕度10～99%RH無凝露 輔助電源：AC220V±15% 50Hz±10% DC220V±30% 電源功耗：≤1VA 五、外形尺寸 110㎜×75㎜×117㎜ 六、輸入/輸出：（以輸出0-5V為例） YWD-BC1
