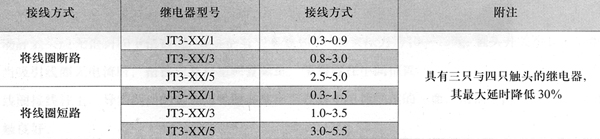

1、概述 JT3系列直流電磁繼電器用于電力拖動線路中作為時間（儀在產品斷電時延時）電壓，欠電流及中間繼電器之用。 2.結構特征 JT3系列繼電器分為下列幾種： ●按繼電器用途分 O JT3-XX電壓（中間）繼電器； O JT3-XX／1、JT3-XX／3、JT3-XX／5時間繼電器； O JT3-XXL欠電流繼電器。 注：繼電器型號的二個“XX’’第一個表示常開觸頭數量，第二個表示常閉觸點數量。 3.主要技術參數 ●JT3延時繼電器的延時范圍見表1。 ●按吸引線圈的額定電壓及電流分： O 電壓繼電器及時間繼電器的線圈有直流電壓12、24、48、110、220及440V六種。 O 欠電流繼電器的線圈有直流電流：1．5、2．5、5、10、25、50、110、150、300及600A十種。 ●按觸頭的各類及數量分： O 常開與常閉二種。 O 二個、三個及四個觸頭三種。 ●按接線方式分：板前與板后接線兩種。 JT3-XX吸上電壓額定電壓的30～50％或者釋放電壓為額定電壓的7～20％。返回系數不作規定。具有四只觸頭的繼電器其吸上電壓為額定電壓35—50％。 JT3 XX／l吸上電壓不大于額定電壓的75％。 JT3-XX／3吸上電壓不大于額定電壓的75％。 JT3-XX／5吸及電壓不大于額定電壓的75％。 JT3-XXL吸合電流為額定電流的30～65％。 或者釋放電流為額定電流的10～20％返回系數不作規定。 繼電器的動作準確度為±10％繼電器的充電時間約為0．8秒鐘，為了得到穩定的延時，通電時間必須大于0．8秒鐘，繼電器的固有動作時間約為0．2秒鐘，繼電器線圈損耗功率在工作狀態下約為16瓦。
