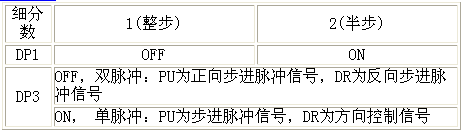

產品說明 　　Q2HB88(Q2HB613)整/半步型驅動器，驅動電壓DC18-80V(30V到130V)，適配電流在8A(6A)以下、外徑86-110mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、中型數控機床、包裝機等分辯率要求不高的數控設備上。 　 特點 ◆高性能、低價格 ◆最高反應頻率可達200Kpps ◆步進脈沖停止超過100ms時，線圈電流自動減到設定值 ◆雙極恒流斬波方式 ◆光電隔信號輸入／輸出 ◆驅動電流從0.5A／相到8A/相(0.4A/相以6.4A/相)可調 ◆可雙四拍或四相八拍運行 ◆設有過壓，過熱及過流保護 　　　 功能設定示意圖 輸入信號波形時序圖 驅動器接線示意圖 ★注：1、千萬不要將電源接反，輸入電壓不要超過DC80(130)V。 　　　2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。 　　　3、O.H/L.V為輸入電壓低及過熱指示燈。當動驅動器輸入電壓低于18V(30V)或驅動器溫度超過70度時過熱指示燈亮，驅動器停止工作，直到動器溫度降到50度，驅動器自動恢復工作出現過熱保護請加裝散熱器。 　 DIP開關功能設定說明
