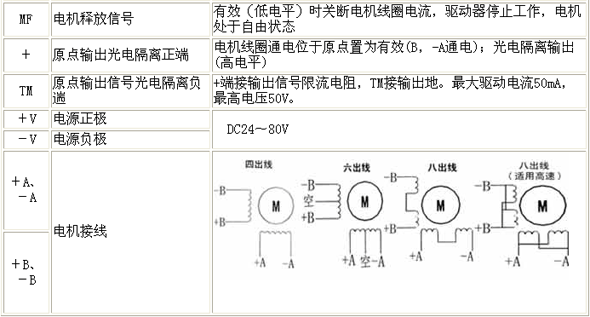

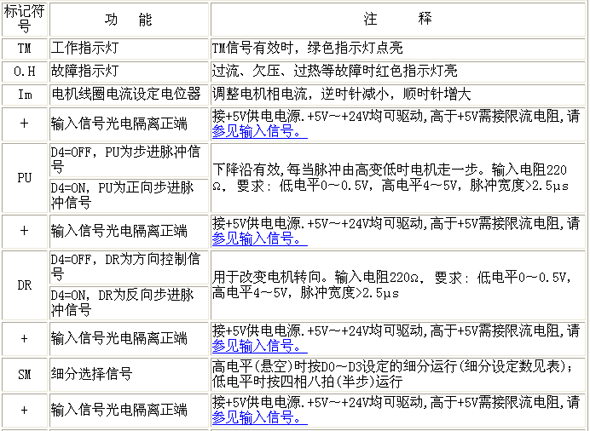

產品說明 　　Q2HB68MG(H)為等角度恒力矩細分型驅動器，驅動電壓DC24-80V，適配電流在6A以下，外徑57-86mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、激光打標機、激光內雕機等分辨率較高的小型數控設備上。 　 特點 ◆低噪音、平穩性極好 ◆高性能、低價格 ◆采用獨特的控制電路 ◆設有12/8檔等角度恒力矩細分，最高200細分 ◆最高反應頻率可達200Kpps ◆步進脈沖停止超過100ms時，線圈電流自動減半 ◆雙極恒流斬波方式 ◆光電隔離信號輸入／輸出 ◆驅動電流從0.5A／相到6A/相連續可調 ◆單電源輸入，電壓范圍：DC24-80V　　 　　　 功能設定示意圖 工作電流設定示意圖 輸入信號波形時序圖 驅動器接線示意圖 ★注：1、千萬不要將電源接反，輸入電壓不要超過DC80V。 　　　2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。 　　　3、驅動器溫度超過70度時驅動器停止工作，故障OH指示燈亮，直到驅動器溫度降到50度，驅動器自動恢復工作。出現過熱保護請加裝散熱器。　　 　　　4、過流（負載短路）故障指示燈O.H亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復。 5、欠壓（電壓小于DC24V），故障指示燈O.H亮。 Q2HB68MG細分設定表 Q2HB68MH細分設定表 引腳功能說明
