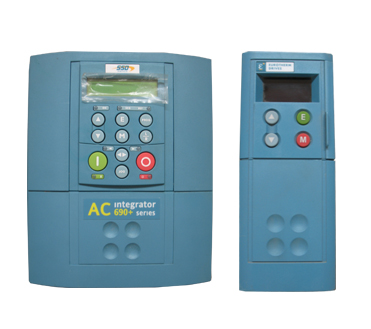

特點 690+系列產品是為滿足交流電機調速應用的所有要求而設計的變頻器。從單臺電機的簡單調速到多臺電機的復雜的系統傳動，都能勝任。690+系列產品的核心是一臺32位的高性能微處理器，以及所固化的高級電機控制算法。通過靈活的設置，量身定做地適應特定的電機控制要求。 ▲ 3合1變頻器，有V/f開環、無傳感器矢量和閉環矢量3種控制模式可選 ▲ 通過直流公區母線可實現逆變回饋功能 ▲ 與590+直流傳動通用的編程、現場總線和軟件工具 ▲ 恒轉矩和變轉矩2種功率等級 ▲ IP20，IP40（NEMA 1）和IP54（NEMA 12）防護等級可選 ▲ 內置電抗器防護浪涌電壓和毛刺 ▲ 功能模塊編程 技術規格 電源 單相220-240VAC±10%；50-60 ±5%Hz 三相 220-240VAC±10%或380-460VAC±10%；50-60±5%Hz 輸出頻率 0-480Hz 環境溫度 按恒轉矩負載選型時，0-45℃（當用IP40蓋板時，為0-40℃）。按恒功率負載選型時，0-40℃（當用IP40蓋板時，0-35℃）。超過上限溫度，溫度每升高1℃，降容1%；最高至5000m 海拔高度 1000m以下不批文件容使用；1000m以上，每升高100m，降容1%；最高至5000m 過載能力 150%過載連續60秒（按恒轉矩負載選型時）；180%過載連續1秒（規格C至F恒轉矩應用時0.5秒）；115%過載連續60秒（按變轉矩負載選型） 開關頻率 規格B-3/6/9kHz可選；規格C至F-3/6kHz可選 防護等級 IP20 模擬輸入 4個（10 Bit模數轉換分辨率），用戶可自定義輸入類型（0-10V，±10V，0-20mA，4-20mA） 模擬輸出 3個（10 Bit數模轉換分辨率），用戶自定義輸出類型（0-10V，±10V，0-20mA，4-20mA） 數字輸入 8個，用戶自定義（24V DC） 數字繼電器輸出 3個，用戶可自定義，230VAC時容量為3A 型號 單相和三相輸入電壓200-240（±10%），50Hz（±5%） 型號 恒轉矩負載 變轉矩負載 規格 內置 電抗器 內置 制動單元 額定功率 （kW） 輸出電流 （A） 額定功率 （kW） 輸出電流 （A） 690PB-0007-230-1＊ 0.75 4.3 - - B - yes 690PB-0015-230-1＊ 1.5 8 690PB-0022-230-1＊ 2.2 10.5 690PB-0007-230-3 0.75 4.3 - - B - yes 690PB-0015-230-3 1.8 8 690PB-0022-230-3 2.2 10.5 690PB-0040-230-3 3.7 16 690PC-0055-230-3 5.5 22 7.5 28 C DC 690PC-0075-230-3 7.5 28 11 42 690PD-0110-230-3 11 42 15 54 D Optional 690PD-0150-230-3 15 54 18 68 690PD-0180-230-3 18 68 22 80 690PE-0220-230-3 22 80 30 104 E 690PF-0300-230-3 30 104 37 130 F AC 690PF-0370-230-3 37 130 45 154 690PF-0450-230-3 45 154 55 192 ＊ 如選用單相供電，請加一個后綴‘-1‘ 三相輸入電壓400（±10%），50Hz（±5%） 型號 恒轉矩負載 變轉矩負載 規格 內置 電抗器 內置 制動單元 額定功率 （kW） 輸出電流 （A） 額定功率 （kW） 輸出電流 （A） 690PB-0007-400-3 0.75 2.5 - - B - yes 690PB-0015-400-3 1.5 4.5 690PB-0022-400-3 2.2 5.5 690PB-0040-400-3 4 9.5 690PB-0055-400-3 5.5 12 690PC-0075-400-3 7.5 16 11 23 C DC 690PC-0110-400-3 11 23 15 31 690PC-0150-400-3 15 31 18.5 38 690PD-0180-400-3 18.5 38 22 45 D Optional 690PD-0220-400-3 22 45 30 59 690PD-0300-400-3 30 59 37 73 690PE-0370-400-3 37 73 45 87 E AC 690PE-0450-400-3 45 87 55 105 690PF-0550-400-3 55 105 75 145 F 690PF-0750-400-3 75 145 90 165 690PF-0900-400-3 90 108 110 205 690PG-1100-400-3 110/110 216 132/150 260 G External 690PG-1320-400-3 132/150 250 150/150 302 690PG-1600-400-3 160/185 316 200/225 377 690PG-1800-400-3 180/200 361 220/250 420 690PH-2000-400-3 200/220 375 250/280 480 H 690PH-2200-400-3 220/250 420 250/280 480 690PH-2500-400-3 250/280 480 300/315 545 690PH-2800-400-3 280/315 520 315/355 595 690PJ-3150-400-3 315/315 550 315/355 595 J 外形尺寸 規格 模塊尺寸 安裝尺寸 重量 H W D H1 H2 W1 B 233 171 181 233 - 129 4.3 C 348 201 208 355 150 9.3 D 453 252 245 471 17.4 E 668 257 312 630 22.5 F 720 257 349 700 29 G 1042 456 456 300 16 420 108 H 1177 572 536 138 J 1288 677 641 176
