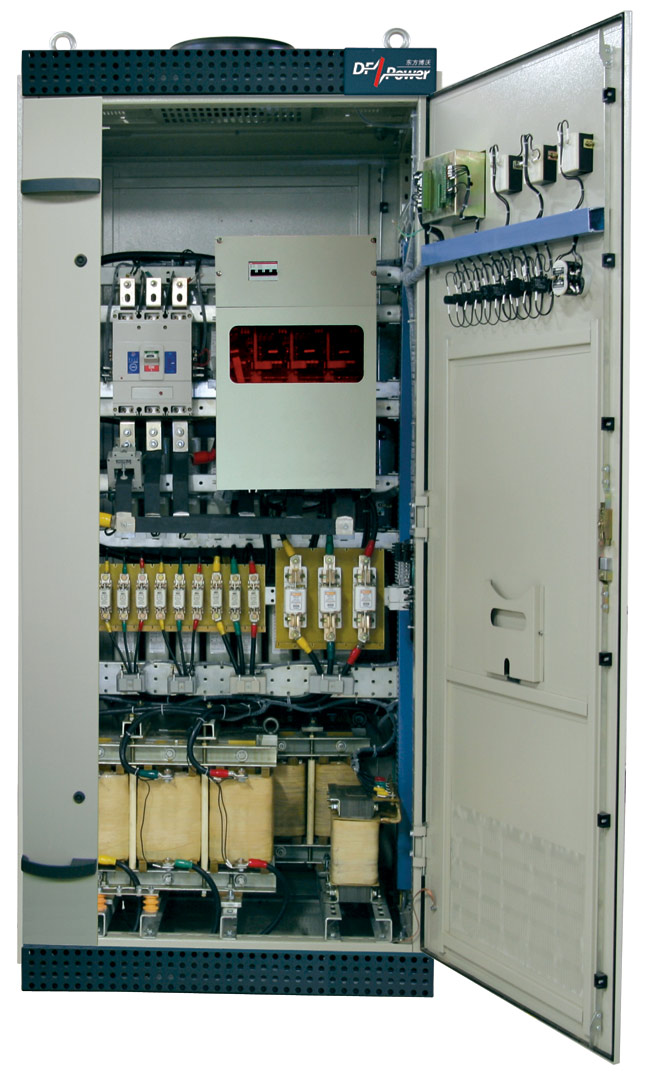

DQS系列低壓可控硅動態投切開關是一種智能化的執行部件，適用于負載無功電流變化較快的場合。 該產品是無機械觸點的電子開關，可跟蹤負載無功電流變化，對電力電容器組采用過零快速投切，切除過程中無操作過電壓、電弧重燃現象，響應時間快，可頻繁投切、無噪音，使用壽命長，維修量少，可在電容器切除后的任何電壓、任何狀態自動投入，可分相投切，并且具備過溫保護、錯相保護并報警輸出，主要優點是保證零電流投入，零電流切除，無任何涌流。 適用環境參數: 1、 運行環境溫度-20℃～+45℃ 2、 環境溫度+20℃時，相對濕度不超過90% 3、 海拔高度不超過2000米 4、 無劇烈振動及沖擊 5、 無導電及爆炸性塵埃，無腐蝕性氣體 主要技術指標：　 1、 額定電壓：380VAC、660V（特殊可定制） 2、 投切容量：25Kvar、50Kvar、100 Kvar、200 Kvar、400 Kvar（特殊可定制） 3、 相數：三相（角內、角外）、單相 4、 響應時間：≤20ms 5、 控制信號：24VDC 6、 工作頻率高（可吸收1KHz以上高次諧波） 7、 dv/dt≥1000v/μs 8、 di/dt≥≥500A/μs 9、 低功耗，可控硅選用IR公司低功耗器件，模塊熱阻低于同類平板型器件，接觸壓降≤2.0V 10、 絕緣性好 11、 可配置智能型數字驅動、保護模塊 技術特點 1、 過零投切 實現方法是：投入時在可控硅兩端電壓為零時刻觸發，保證了無涌流；切除時在電流為零的時刻切除。 2、 單片機控制 采用單片機控制投切并智能監控可控硅的溫度和負載的運行狀況，從而具備完善的保護功能。輸入信號與控制信號光電隔離抗干擾能力強，性能穩定可靠。 3、 響應頻繁變化負載 應用預充電技術，無須投切延時，可響應頻繁變化負載，快速投切。 4、穩定的大電流投切技術 基于零電流投切技術，使得電容器可大容量投入，現最大容量已達600Kvar（400V），額定電流達840A。 5.集成多種保護功能 過溫保護：系統實時監控可控硅的溫度，若溫度過高，則封鎖可控硅門極信號，并報警輸出。 錯相保護：若出現相序錯誤，投切單元拒動保護，以保證零電流投切。
