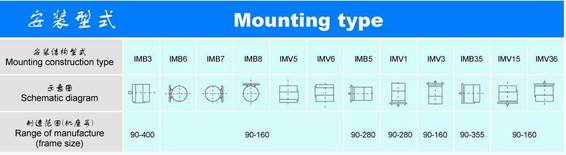

隨著電力電子技術的發展，交流變頻調速系統也正在迅速發展。為了適應市場的需要，本公司在廣泛調研和收集國內外有關資料的基礎上，研制了YTSP系列變頻調速三相異步電動機。電機基本技術條件符合IEC34-1和GB755國際和國家標準的規定。電機噪聲低，振動小，調速范圍廣，外觀新穎。 YTSP系列變頻調速三相異步電動機是為配合國內外各類高性能的IGBT脈寬調制變頻器而特殊設計的，使用時一般不需配用外接濾波器。 YTSP系列變頻調速三相異步電動機集國內外同類產品之優點，采用計算機輔助設計技術進行設計。為了使電機能適應PWM變頻電源供電的狀況，在設計上，對定子、轉子槽形和定子繞組分布形式作了特殊的考慮，以期獲得一個較為合適的電感值，來抑制和減小時間諧波和由其引起的一系列電機空間諧波所產生的不良影響。電機的電磁負荷設計也考慮了一定的裕度，這樣，既能保證電機在高頻時的過載能力，又能在低頻運行時仍能保持恒轉矩輸出。 YTSP系列變頻調速三相異步電動機絕緣結構的設計，考慮了采用IGBT的PWM變頻器的高載波頻率的影響。尤其是匝間絕緣，為了能夠承受由高電壓上升率在線圈匝間反復施加的陡度極大的沖擊電壓所導致的嚴酷考驗，采用了特殊措施予以加強。電機的匝間耐壓試驗值遠超過了JB/Z346-89對交流電機的規定。 在結構設計方面，YTSP系列的安裝尺寸與Y系列相同，以便用戶的配套和選用。YTSP系列的冷卻方式為兩種：一種為IC411系列（YTSP400除外），可以保證在該系列規定的頻率范圍（10～70Hz）內實現恒轉矩及恒功率調速，并保證在此條件下長期運行，電機繞組溫升不超過允許值。另一種為IC416系列，該系列使用單獨的軸流風機強迫通風。保證了電機在低速（1～2Hz）時恒轉矩長期運行溫升不超過允許值。 YTSP系列變頻調速三相異步電動機出廠試驗時均采用變頻器電源供電，符合實際使用工況。 為此，謹向各工礦企業和設計院推薦。 電機性能： 電動機的基準工作制為連續工作制S1。當采用其它工作制（如S2，S3，••••••等），技術數據表中機座號與功率等級的對應關系可能要改變。 電動機的額定電壓為380V、頻率為50Hz。也可根據不同調速范圍的要求以及使用場合供電電源的要求確定額定點的電壓和頻率（如400V，440V，460V及60Hz等）。額定電壓400V，Δ接法的電機，改變成Y接法后，可適用于電源電壓為690V的場合。 電動機的絕緣等級為F或H級，絕緣結構具有對變頻器輸出高載波頻率電壓的適應能力。 電動機調速范圍廣。IC411系列可在10～50Hz下實現恒轉矩調換，50～70Hz下實現恒功率調速，IC416系列在開環U/f控制的條件下，可實現3～50Hz時的恒轉矩調速，50～100Hz（355機座號的4極電機及400機座號的電機為50～70Hz）時的恒功率調速；在矢量控制的條件下，調速范圍還可以擴大。 過載能力強。能夠承受額定轉矩的160%過載，歷時1min。 低速性能好。低速時轉矩平滑，無爬行現象。 電動機的接線方式，一般情況下，250及以下機座號為Y接法，280及以上機座號為Δ接法。當有特殊要求時，也可脫離這種劃分方式（如250及以下機座號可采用Δ接法，280及以上機座號可采用Y接法）。 結構簡介: 備注: 1、訂貨時請注明電機型號、額定功率、額定電壓、額定頻率、安裝型式及冷卻方式（IC411或IC416）。 2、若對電機極數、電壓等級、調速特性、絕緣等級、防護型式、安裝尺寸等有特殊要求，請?jiān)谟嗀洉r說明，另行商議。
