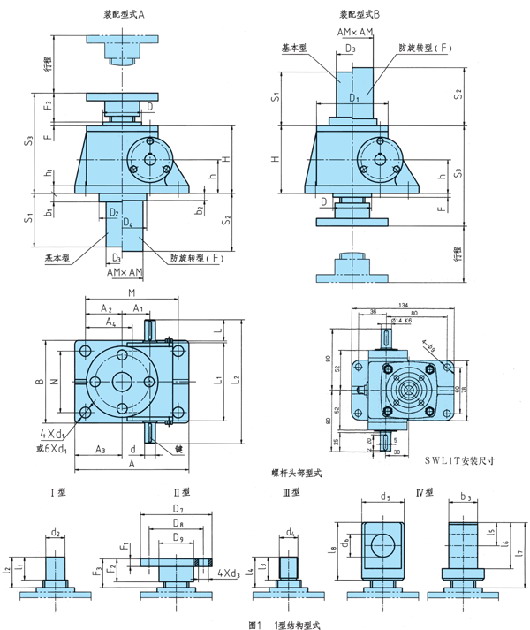

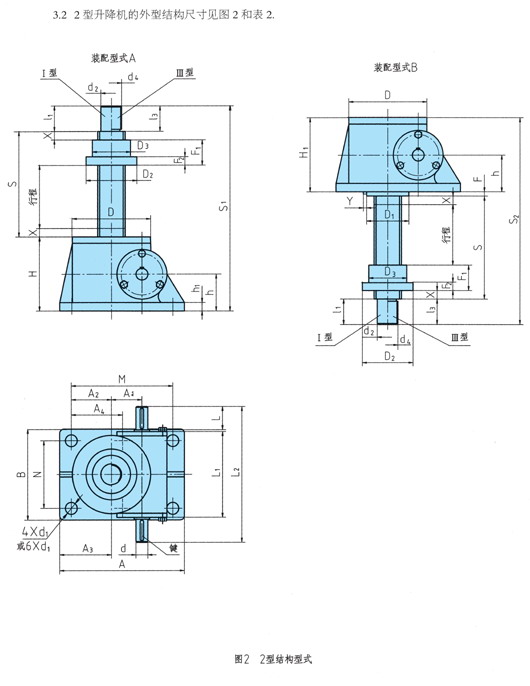

概述： 蝸輪螺桿升降機，是通過蝸輪傳動螺桿完成提升、下降、推進、翻轉等功能，是一種基礎起重部件，已列為JB/T8809-1998標準。廣泛地用于機械、冶金、水利、化工、醫療、文化、衛生等各個行業，具有結構緊湊、體積小、重量輕、安裝方便、使用靈活、可靠性好、穩定性高、使用壽命長等優點，可以用電動機或其它動力直接帶動，也可以手動。本系列蝸輪螺桿升降機可以自鎖，承載能力2.5t～120t，最高輸入轉速1500r/min，最大提升速度2.7m/min，有不同的結構型式和裝配方式，工作環境溫度在-20～100℃之間，提升高度按用戶要求制造。 型式： 2.1結構型式　 1型-蝸輪與螺桿為螺紋聯接，絲桿作軸向移動。 2型-蝸輪與螺桿為鍵聯接，螺桿上配螺母。絲桿作旋轉運動，螺母作軸向移動。 2.2裝配型式 升降機每種結構型式又分為兩種裝配型式： 1型結構型式有兩種裝配型式：2型結構型式有兩種裝配型式： A型：螺桿工作端在上；向上移動。A型：螺桿工作端在上，螺母上頂或下拉； B型：螺桿工作端在下；向下移動。B型：螺桿工作端在下，螺母下壓或上拉； 2.3螺桿頭部型式 1型結構型式螺桿頭部分為I型（圓柱型）、II型（法蘭型）、III型（螺紋型）和IV型（扁頭型）四種型式 2型結構型式螺桿頭部分為I型（圓柱型）和III型（螺紋型）兩種型式 2.4傳動比　升降機蝸輪蝸桿傳動分為兩種傳動比，即普通（P）和慢速（M）。 2.5螺桿的防護 1型升降機螺桿的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）； 2型升降機螺桿的防護分為：基本型和帶防護罩型（Z）。 外型安裝尺寸 外型及安裝尺寸（2型升降機的外型結構尺寸）
