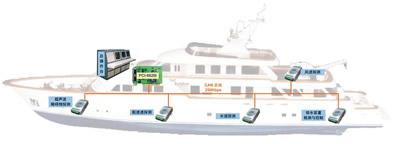

PCI-9820I是一款符合工業級溫度范圍（-25°C ～ +85°C）、兼容PCI2.1規范的雙端口PCI-CAN通訊接口卡。PCI-9820I接口卡支持32位33MHz PCI局部總線，采用了通用PCI連接器，能讓PC方便地連接到CAN總線上，即插即用，安裝簡單方便。 　　 PCI-9820I提供2個完全獨立的CAN通道，符合CAN2.0B規范（兼容CAN 2.0A），在應用中更顯方便和靈活。為了提高系統性能，PCI-9820I通訊卡提供了各種功能，支持1Mbps的高傳輸速率，且集成2500V DC電氣隔離保護，保護計算機避免地環流的影響，增強系統在惡劣環境中使用的可靠性。 　　 PCI-9820I通訊卡支持Windows 2000/XP/2003操作系統，提供了統一的應用程序編程接口和完整的應用示范代碼，含VC、VB、Delphi 和C++Builder等開發例程示范，方便用戶進行應用程序開發。PCI-9820I通訊卡還支持OPC接口，能在支持OPC的組態軟件中使用PCI-9820I通訊卡。另外，還提供了ZLGCANTest通用測試軟件，可執行CAN報文的收發和監測等功能。 硬件參數 ●符合工業級溫度范圍（-25°C ～ +85°C） ●通用PCI接口，適用于5V系統 ●支持CAN2.0A和CAN2.0B規范 ●符合ISO/DIS 11898 規范 ●兩路電氣完全隔離的CAN通道 ●支持5Kbps ～ 1Mbps之間的任意波特率 ●2500Vrms電氣隔離保護 ●內置120歐姆終端電阻，可通過跳線選擇 ●遵守工業應用規范 規格參數 硬件 　　CAN控制器：SJA1000T 　　CAN收發器：PCA82C251T 接口 　　總線：PCI ver. 2.1 （32-bit） 性能 　　速率：5Kbps ～ 1Mbps 　　傳輸率：1000fps（標準幀） 配置 　　PCI：中斷和I/O由BIOS分配 　　工作模式：正常、只聽、自收發 　　API：VCI函數庫 操作系統支持 　　Windows 2000/XP/2003 工具軟件支持 　　通訊CAN測試工具ZLGCANTest 　　OPC服務器ZOPC_Server 　　iCAN測試工具iCANTest 　　虛擬串口服務器 ZVCom 電源和環境 　　電源要求：5V@300 mA （Max.） 　　操作溫度：-25°C ～ +85°C 　　存儲溫度：-40°C ～ +85°C 　　尺寸：130 x 90 mm （W x D） 應用方案 船舶數據信號采集系統 　　普通船舶和軍事船舶的控制系統均需要大量的客觀數據作為行船和作戰的保證，外界和自身的環境參數出現變換時，在輪船的總控制臺必須及時準確地得到信息，才能根據外因的變化做出有效的調整，否則輪船的運行會達不到正確的目的，作戰則往往會受制于人，所以輪船參數測量的準確性、實時性、可靠性是非常必要的。 輪船控制需要的參數非常之多，本案以典型的船速、水速、風速、障礙物探測等作為示例。 【原方案】 基于集中控制系統的數據采集 　　集中控制的典型結構是由一個大型的PLC控制器作為主控器，該控制器做數據的處理和運算，并給出最終結果，接受操作后將命令直接發給相關執行系統。 　　其中數據采集和執行都是通過相關的I/O接口直接連線進行傳輸?shù)?，所以該方案會耗費大量的電線電纜，對輪船的資源和空間都是極大的浪費。 　　在信號通過電纜長距離傳輸時，原信號可能受到干擾或者衰減嚴重，數據的準確性大大地降低。 　　并且在系統進行擴展的時候，主控PLC的資源往往不足，所以常常會牽涉到整個系統的變動，所以在原有系統上升級十分不便。 【新方案】 　　基于PCI-9820I的CAN總線分布式（DCS）數據采集系統 　　如圖所示該系統中操作臺的工控機使用高性能的工業級兩通道CAN接口卡PCI-9820I通過一條屏蔽雙絞線和當?shù)氐臄?shù)據采集模塊進行通訊，使用100Kbps的通訊速率。 【新方案的優勢】 　?。?）極大減少電纜的數量和電纜的鋪設工作 　　使用CAN總線系統后，數據的采集或者處理可以在本地進行。設備之間的連接僅通過屏蔽雙絞線即可，大大減少線材的浪費，減少線材的鋪設工作量，加快系統的施工進度。 　?。?）增強信息的可靠性 　　CAN總線本身有非?？煽康臄?shù)據傳輸保證機制，所以數據傳輸質量能得到有效的保證。 　　（3）系統可擴展性強 　　下位機的各類數據采集節點能夠設計成“即插即用”型，節點的數目和距離都可以不受限制地擴展，而不影響主機的結構，可擴展性極強。 目前該方案已廣泛地被各地船舶研究制造單位采用，CAN總線通訊逐漸在船舶工程中成為主流。
