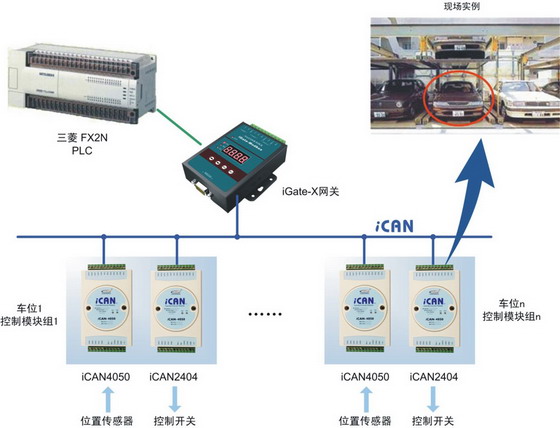

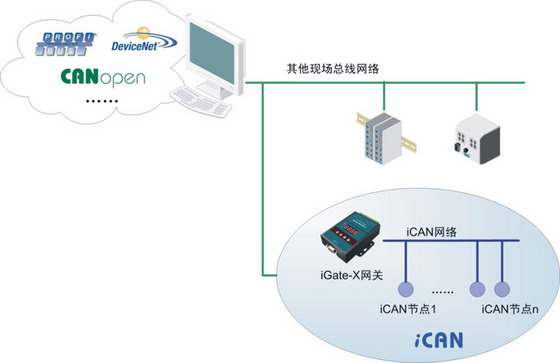

AnyCAN系列iCAN網關是將iCAN網絡接入其它控制網絡的橋梁，讓用戶的iCAN設備無縫地接入不同其它控制網絡中，解決工廠自動化中多種現場總線共存的問題，AnyCAN系列iCAN網關可幫助用戶方便地將不同的網絡連接起來形成一個整體的透明信息網。 　　在不具備現場總線接口的系統中也可以使用AnyCAN系列iCAN網關接入現場總線控制網絡，適應新的市場需要，提升原有設備的價值。 功能特點 ●能夠自動管理iCAN網絡； ●可任意設置CAN波特率（5K～1Mbps）； ●可下載升級協議包； ●Pc配置功能參數； ●LED（LCD）人機界面； ●按鍵現場更改設置功能； ●外置看門狗和復位電路； ●屏蔽金屬外殼； ●寬電壓供電。 產品規格 ●CAN接口：信號隔離，DC/DC電源隔離，隔離模塊絕源電壓2500Vrms； ●CAN底層為CAN2.0A/B協議，符合ISO11898標準； ●安裝方式： 可選標準DIN導軌安裝或簡單固定方式； ●配置端口：UART； ●工作電壓：+9V～+24V； ●工作溫度：-25℃～85℃。 應用案例 其它總線網絡到iCAN網絡的連接 　　具有國際標準協議的現場總線網絡具有通用、品種齊全的優點，但是價格通常比較昂貴，這時，可以使用性價比高的iCAN網絡代替其部分功能，達到兼顧系統的通用性和成本的目的。 　　如圖所示，經過iGate-X網關的轉換，以DeviceNet網絡為例，DeviceNet的主控設備把整個iCAN網絡看成自己的一個網絡從站設備，不用作任何修改就能無縫接入，iCAN網絡的各種數據可以透明的交換。有了iGate-X網關，iCAN網絡不再寂寞！低成本，高效能，易開發的iCAN網絡將會深入自動化控制的每一個領域。 為PLC擴展現場總線接口 　　早期的PLC控制器具有可靠、實時、易于編程的特點，但系統不易擴展，遠程聯網能力弱，也不便增加新的控制功能。iGate-X網關結合串行通訊RS232/RS422/RS485接口與現場總線iCAN接口，具有與三菱MITSUBSHI、西門子SIEMENS、施耐德SCHNEIDER等眾多廠商PLC通訊的能力，可將PLC控制器與先進的iCAN分布式控制網絡無縫聯網，實現以PLC控制器為核心的遠距離、多節點、可變拓撲組網，滿足現代設備網隨需而變的各種應用，可以節省大量的電纜成本，降低系統的設計、施工、維護費用。PLC-iCAN網絡兼容PLC控制器的優勢，廣泛適合各種不同規模的貨場、車庫、自動機械等場合，iGate-X網關后續會提供了與更多PLC廠商設備通訊的擴展接口。 　　如圖所示的應用實例中，三菱PLC用于智能車庫的控制系統，由于車庫中的傳感器和控制比較分散而且距離較遠，用PLC的I/O直接控制會導致布線成本增加，PLC的I/O點數增加，施工難度加大，后期維護成本也跟著增加。更加致命的是系統的可擴展性差，不易擴展功能。而使用iCate-MT-P網關后，使用iCAN4050數字量輸入模塊和iCAN2404繼電器輸入模塊，即可構建簡單的iCAN網絡，輕松地用CAN總線把采集點連接起來，大大節約了線材，降低施工難度和靈活性，同一臺主控PLC通訊即可為PLC擴展現場總線控制功能。 配置軟件 　　IGate-X的配置全部可以由PC完成，軟件界面如圖所示，簡單直觀，傻瓜型的中文說明讓用戶易于上手，不需要專研枯燥的用戶手冊，通過配置軟件，還能監控到網絡上的狀態和數據，下載新的升級程序。同時，為了在現場也能輕易地更改設置，也可以通過按鍵菜單來調整參數。如網關的通信波特率，iCAN從站的ID、輪詢的時間等，無論何時何地用戶都能方便地修改網關的設置。 訂購信息
