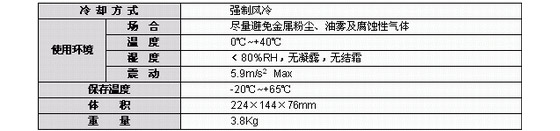

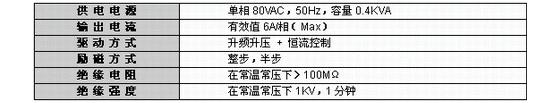

技術特點 數字化升頻升壓結合恒流控制技術 運行平穩、低噪音、低振動 最大輸出驅動電流6A/相 輸入信號TTL兼容 輸入輸出信號光電隔離 過壓保護及過流保護功能 脫機保持功能 撥碼選擇適配多種型號電機 試機功能 單/雙脈沖方式可選 整/半步運行模式可選 提供零位信號輸出 提供故障信號輸出 斷電記憶功能 自動半電流可選 概述 SH-50806B型驅動器主要用于驅動90及110機座號五相混合式步進電動機。SH-50806B采用數字式升頻升壓驅動方式，并結合了恒電流控制技術，電機采用五根線接法。由于可針對不同電機參數而提供任意非線性升頻升壓曲線，因此無論匹配何種五相電機皆可通過調整升頻升壓曲線而獲得低速運行平穩、高速力矩大的優異性能。同時克服了模擬升頻升壓電路固有的參數溫飄，抗沖擊性差等缺點，使驅動器的可靠性得到進一步的提高。適配本公司生產的步距角為0.09°的步進電機時，具有極高的定位精度。驅動器在整個運行頻域內不存在明顯的振蕩區，特別適用于定位精度高、運行振動小、噪音要求低的場合，如：經濟型數控機床，雕刻機等。（同時可調整參數以適配用戶特殊定制電機） 電氣特性（環境溫度Tj=25℃時） 使用環境及參數 說明書下載
