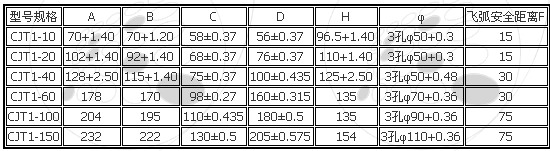

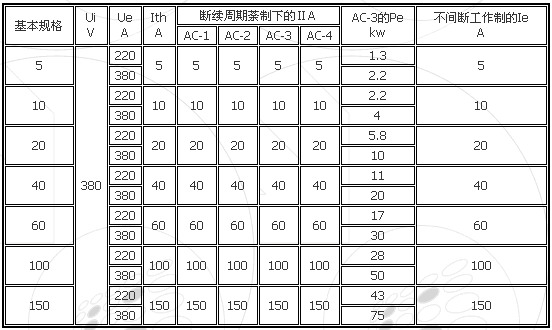

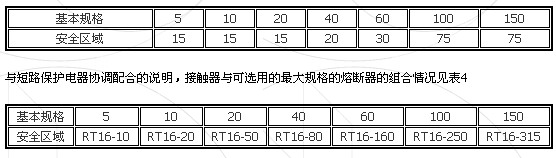

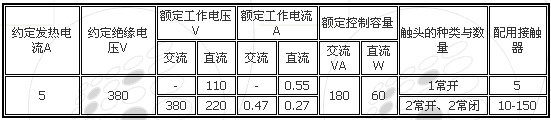

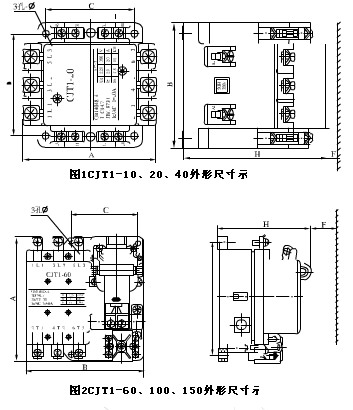

范圍 CJT1系列交流接觸器適用于交流50Hz（或60Hz），額定電壓至380V，電流至150A的電力系統(tǒng)中，用于遠距離頻繁接通和分斷電路，并與適當的熱繼電器或保護裝置組合成電動機起動器，以保護可能發(fā)生過載的電路。 型號及含義 正常工作條件和安裝條件 周圍空氣溫度為：-5℃～-40℃，24小時內其平均值不超過+35℃； 海拔：不超過2000m 大氣條件：在+40℃時大氣相對濕度不超過去50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最低溫度不超過+25℃，這月的月平均最大相對濕度不超過90%，并考慮因溫度變化發(fā)生在產品上的凝露； 污染等級：3級 安裝類別：Ⅲ類 安裝條件：安裝面與垂直面傾斜度不大于±5° 沖擊振動：產品應安裝和使用在無顯著搖動，沖擊和振動的地方。 動作特征 接觸器在其額定控制電源電壓Us的85%——110%之間可靠吸合，交流在其額定控制電源電壓Us的20%——75%，直流在其額定控制電源電壓Us的10%——75%之間可靠釋放。 主要技術參數 接觸器額定控制電源（Us）的標準值為：交流（50Hz）:36、110、127、220、380V直流:48、110、220V輔助電路的觸頭種類、數量及基本參數參婁（交流50Hz）見表1 主要技術參數見表2 安全區(qū)域見表3 外形及安裝尺寸 接觸器的外形及安裝尺寸見表5及圖1、圖2。 安裝使用及維護 ※　接觸器安裝前應檢查產品線圈的額定控制電源電壓和控制容量與實際電源電壓及容量是否相符合 ※　所有緊固件應擰緊無松動 ※　接觸器的滅弧罩未裝好前，不得投入運行 ※　接觸器在使用期是應定期檢查、維護 ※　清除表面污垢，尤其是進刀線端相間的污垢 ※　清除滅弧罩內的碳化特和金屬顆粒 ※　清除鐵心板面的灰塵及污物 ※　觸頭嚴重燒傷不能正常工作時，應及時更換觸頭 ※　接觸器檢修時，應切斷電源
