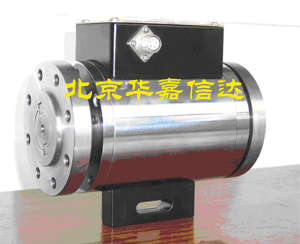

NH-911型轉矩轉速傳感器是HX-90系列轉矩傳感器的雙法蘭形式. 一、產品介紹 本系列扭矩傳感器具備: 1.扭矩測量功能; 2.能源及信號非接觸傳遞功能, 3.輸出信號數字化功能. 4.可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號, 5.傳遞信號時與是否旋轉，轉速和轉向無關。可以適應長時間,高轉速運轉。 6.精度高，穩定性好；5體積小，重量輕，易于安裝； 7.不需反復調零即可連續傳遞正反轉扭矩信號； 8.沒有集流環等磨損件，可以高轉速長時間運行； 9.抗干擾性強；可任意位置,任意方向安裝; 二、技術指標 1.量程范圍：5，10，20，50，100，200，500，1000，2000Ｎ•m；分九個量程，五種外形尺寸 非標準量程及尺寸可以定做。 2.精 度:０.5%Ｆ•Ｓ； 3.適用轉速3000轉/分以下. 4.環境溫度：0℃-５0℃ 5.頻率響應：100 μs 7.輸出信號: 0-12v方波頻率; 負載電流<10mA. 零扭矩:10 KHZ ; 正向滿量程:15 KHZ ;反向滿量程:5 KHZ； 8.信號插座 : （1）0V. （2）+15V. （3）-15V. （4）空 ．（5）扭矩信號. 三．安裝 1.NH-911型雙法蘭轉速傳感器由靜止外殼和旋轉盤兩部分組成. 2.通過法蘭聯軸器分別與動力或負載聯接. 3.靜止外殼柔性固定在基座上.允許擺動,不得轉動.
