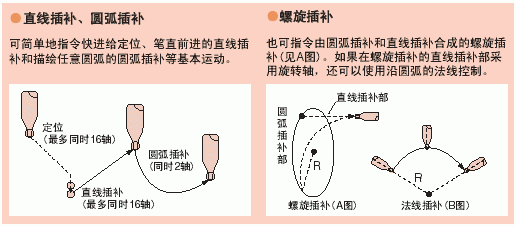

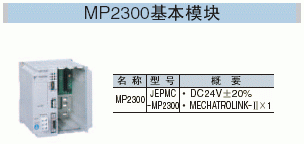

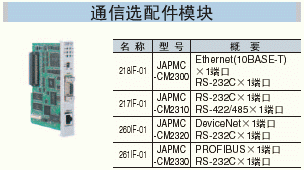

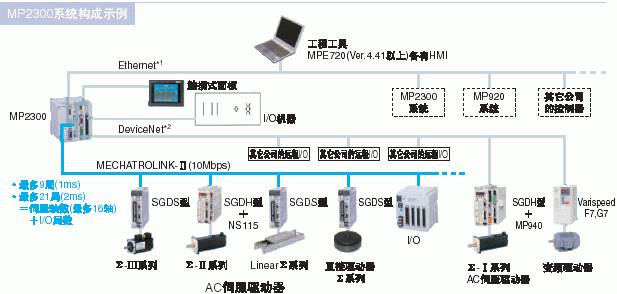

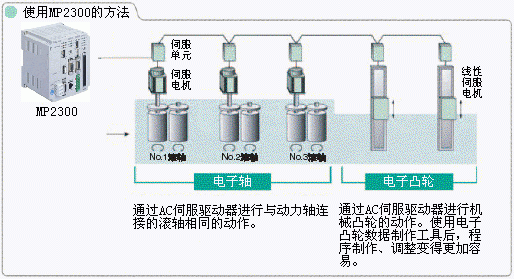

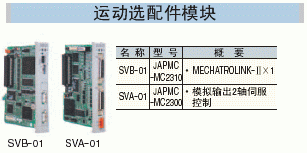

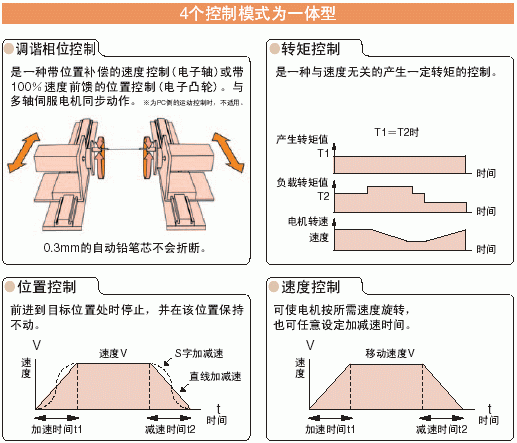

實現理想運動的MP2300運動控制器 MP2300強化了高速處理大容量程序的能力、同步控制多軸的性能、高效率編程的操作性，發揮了Triangle Power，所有的機器都實現了理想的運動。 一體型運動控制器MP2300采用了選配件插槽結構，便于應對各種網絡的連接和I/O的擴展，構筑了一個靈活性高的系統。 [B]特點 1高速·多軸控制[/B] 切換迅速的運動實現了機械動作的高速化。 要使復雜的機械動作高速化，高速處理的程序和高速化的網絡是不可或缺的。MP2300通過采用了高速CPU，縮短了命令執行的時間。另外，使用MECHATROLINK-Ⅱ（傳送速度10Mbps），實現了切換迅速的多軸高速運動。 有4個控制模式和在線切換功能的MECHATROLINK-Ⅱ 機器控制器MP2300為了實現靈活性高的高精度伺服驅動器控制，采用了運動網絡MECHATROLINK-Ⅱ（10Mbps）。 它不僅具備機器控制所必須的轉矩、位置、速度控制模式，還實現了超高精度的調諧相位控制。在線狀態時切換這些控制模式，可高效控制復雜的機械動作。 可簡化機械動作設定的插補功能 為了簡化機械動作的設定，備有直線、圓弧、螺旋插補命令 2高同步性能 無偏差的動作擴展了應用范圍。 在需要多軸同步控制的應用中，控制器的同步性能極為重要。 由于MP2300可同步控制多軸，所以它不僅應用廣泛，而且還可大幅度提高機械加工精度。 簡化機器的電子軸和電子凸輪 機器控制器MP2300通過MECHATROLINK-Ⅱ連接的AC伺服驅動器可直接控制各機械軸，所以不再需要調整相位的機械性系統。因此，機器得到簡化，也沒有了磨損部分，提高了位置的定位精度。而且，也大幅度縮短了微調、操作作業和成批變更時的準備時間。 實現高速化的順序控制和運動控制的完全同步處理 MP2300完全同步處理高速掃描和運動控制。從開始信號到運動控制起動為止的時間在1個掃描周期之內。而且，還可以同時執行多個不同動作。最大限度地活用了該高速性能，縮短了間隔時間。 3良好的操作性 無空耗的操作環境，提高了效率。 要進行高度化的控制，編程和維修作業必需要高效率。工程工具M(jìn)PE720通過適用于Windows環境的操作，可編程直觀的梯形程序，使用拖動與下拉、剪切與粘貼功能后，程序編輯也變得非常簡單。另外，MP2300還致力于系統所需設定和編程管理、描述方法的高效化，縮短了設計時間以及維修作業時間。 簡化設定、監視的標準畫面 備有6個管理器。在各個標準畫面中，更易于執行系統必要的設定和監視。 文件管理器、標記管理器、工程管理器、打印管理器、通信管理器、用戶菜單管理器。 縮短設計時間的程序管理、描述方法 分級化編程 程序以圖（DWG）為單位進行管理。圖分為主圖-子圖-孫圖3級。對應程序處理進行分組后，使得程序構成更加明確。另外，圖還分為啟動處理、高速掃描處理、低速掃描處理3種類型。 函數 函數分為系統備有的標準函數和用戶自行定義的用戶函數。用戶函數可用編程面板自由編制用戶專用命令。函數可在各圖之間自由調用。 結構化語言 程序使用IF命令、WHILE命令、FOR命令的結構化語言，使得語言表達變得通俗易懂、緊湊。 系統構成示例 硬件規格 通過和選配件模塊的組合，可自由構筑模擬型和網絡型的系統。也可以和各種電機驅動器、其他公司 生產的控制器連接，以及進行I/O分散設置。 MP2300基本模塊 外形尺寸 mm
