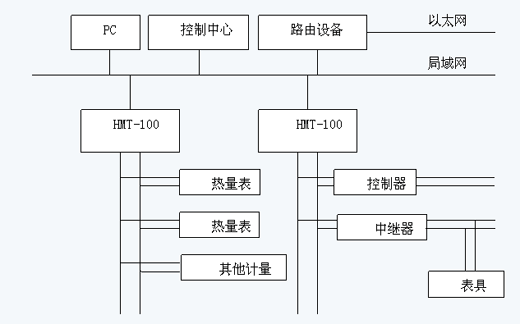

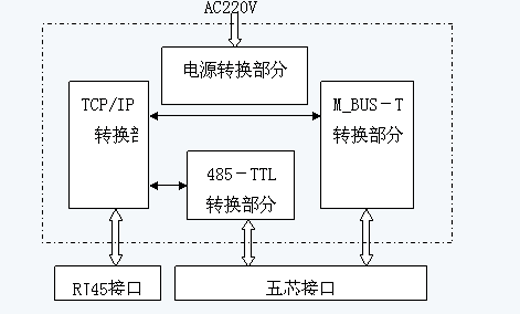

一、概述 作為M-BUS主機時HMT-100模塊物理層遵從M-BUS總線標準，鏈路層可以采用IEC 870等 規范。模塊能進行一主一從或一主多從的操作，采用0.5mm2 雙絞線連接250 個從站時最 遠連接距離可達到380m，采用1.5mm2雙絞線連接64 個從站時最遠連接距離可達到3600m。 模塊還可用于RS485總線網絡，兩種網絡之間通過跳線切換。 二、技術指標 三、使用說明 1.結構示意圖 2.接線說明 RJ45口使用普通網線即可，直接連接計算機時使用交叉線，連接路由設備時 使用直通線，與常用個人計算機網絡接法一致。五芯接口接線如圖所示： 1――M-BUS1 2――M-BUS2 3――SGND(接地) 4――485A 5――485B 其中M-BUS1與M-BUS2無極性要求，SGND在使用時建議接地以提高安全性，模塊外殼也應接地。 3.指示燈說明 模塊前面板上共有三個指示燈，分別標有“LINK”、“RDY”、“ERR”?！癓INK” 指示網絡狀態，網絡連接未建立時該指示燈亮，設備連接好時燈滅，有信息傳輸時燈 閃爍；“RDY”燈表示設備準備好，模塊正確上電并初始化完畢后該燈亮；“ERR”為 報警指示燈，表示M-BUS總線上有短路，該短路可能是雙絞線自身的，也有可能是表 具等從站器件的，但在設備上電初始化時（約2～3秒）該燈亮并不表示短路。 4.初始化 請使用配套軟件NE-4000T V1.0設置設備網絡IP和串口參數。 四、應用實例 HMT－100模塊將M-BUS系統與TCP/IP網絡聯結起來，可直接利用現成的以太網， 大大降低布線成本，能真正實現遠程甚至超遠程監控，性能優勢和經濟優勢顯著。 HMT－100模塊可用于智能化小區的控制系統及熱量計量系統中，其應用實例如圖 所示： HMT－100模塊可與任何符合M-BUS物理層協議的計量表具、控制器、中繼器等從機 設備連接，如德國真蘭的Mulitidata S1熱量表具、西門子的RVD245區域供熱控制器等。 HMT－100模塊具有的485-TCP/IP功能使RS485網絡上的器件也可以通過以太網進行控制。
