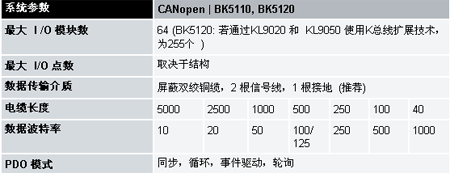

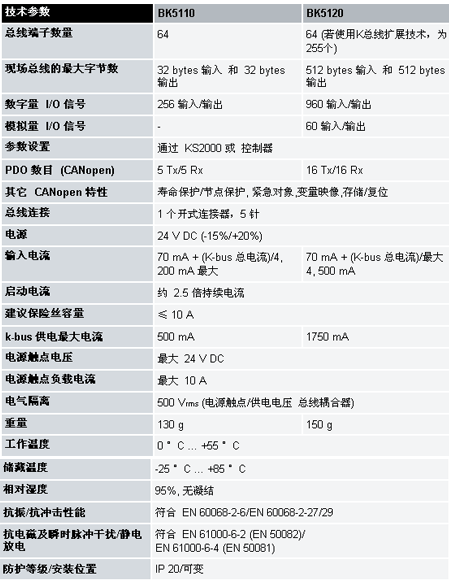

BK51x0 總線耦合器用于連接 CAN 總線系統與端子排。端子排可用模塊化方式擴展。一個節點包括一個總線耦合器、1 - 64 個任意數量的端子以及一個總線末端端子。使用 “經濟型”耦合器 BK5110，可極為經濟地建立 I/O 接口連接，可連接多達 64 個數字量輸入/輸出端子。使用“經濟增強型”總線耦合器 BK5120 ，可通過 K-bus 擴展技術，在有限的空間中連接多達 255 個總線端子。該總線耦合器采用 ISO 11898 標準 CAN 協議。與網絡服務協議一樣，CANopen 在自動化系統中確定數據分配，建立自己的開放式 CAN 應用層。由于協議定義的簡單化結構，該類總線耦合器支持所有類型的 CANopen 通訊，也可以輕松地應用于廠家自行開發的特定CAN 環境中。通過組態接口可以對固件進行升級。 在 BK5000 總線耦合器中，網絡服務通過 CAL 協議實現；它也可在任何 CAL 網絡中實現。 對模擬量 I/O、位置測量等復雜信號的處理 BK5110 和 BK5120 總線耦合器可連接所有的總線端子。只要用戶將它們連接起來，處理模擬 I/O 信號與處理其它種類的信號沒有什么區別?？刂破鬟^程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式系統生成 的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。 使用任何 CANopen 組態工具，也可進行參數設置。為此，需提供數據文件，該數據文件用于描述對 CANopen 耦合器進行的各種所需配置。但對大多數應用，沒必要進行配置，因為 CANopen 協議對所有的參數提供實際的默認值。
