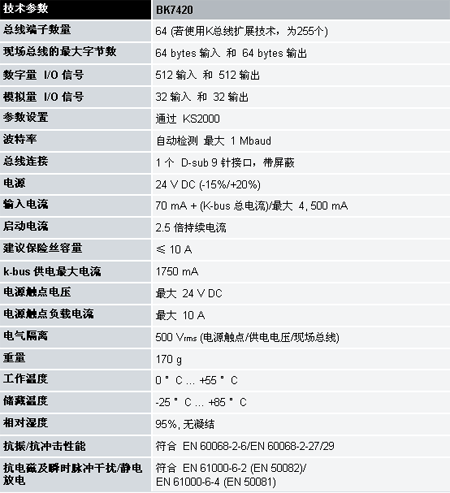

BK7420 總線耦合器用于連接 Fipio 總線系統和模塊化、可擴展的電子端子排。一個節點由一個總線耦合器、1 - 64 個任意數量的總線端子組成;若使用 K 總線擴展技術,可達到 255 個端子??偩€(xiàn)耦合器可自動識別所連接的端子,激活相關的傳輸協議。

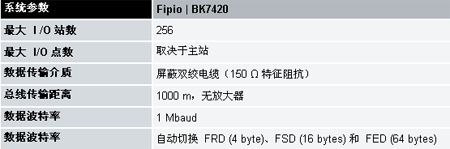

Fipio 現場總線符合 World-FIP 標準;通過 Schneider Alliances合作伙伴程序?qū)ν忾_(kāi)放。對于電氣連接,每個網段一般可連接 32 個通訊設備;若使用中繼器,則最多可連接 4 個網段。其地址通過兩個十六進制地址選擇開關來設置。該總線耦合器的最大波特率為1 Mbaud。
總線耦合器能夠自動檢測波特率。現場總線通過一個 9 針 D 型插座來連接。
對模擬量 I/O、位置測量等復雜信號的處理
BK7420 總線耦合器可連接所有的總線端子。只要用戶將它們連接起來,處理模擬 I/O 信號與處理其它種類的信號沒有什么區別??刂破鬟^(guò)程映像區內的信息以字節隊列的格式出現,等待控制器作下一步處理。
在每一個具體應用中,模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號,模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件,可以在 PC 機上設置所需參數??偩€(xiàn)端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。
當然,總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段,使用功能塊(FB)即可對整個 I/O 進行配置。如果需要,控制器可以上載分布式系統生成的組態數據,以便于集中管理和存儲這些數據。因此,當更換一個總線耦合器時,不需要重新調整。當上電時,控制器自動完成所需配置。
