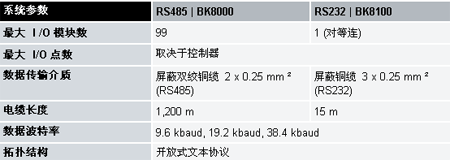

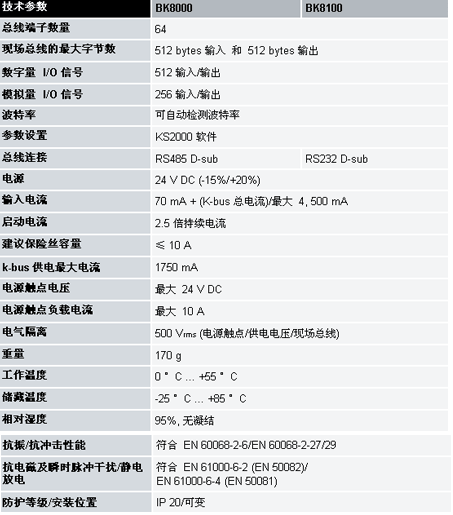

總線耦合器 BK8000 和 BK8100 采用 RS485 或 RS232C （V.24） 規范的物理層協議進行數據傳輸。帶串行接口的總線耦合器適用于那些不需要現場總線系統的應用中?？稍诤芏嘧詣踊O(shè)備中（如帶 RS232 接口的 PC 機）使用 RS485 或 RS232，通過串口與總線耦合器通訊。通過開放式的文本協議進行數據交換。在 Windows NT/2000/XP 操作系統中，可使用 ActiveX 控件和動態鏈接庫 DLL（KS8000）對總線耦合器進行控制。ActiveX控件處理必要的協議，這些協議用于與總線耦合器進行數據交換及允許對應用程序的快速處理。KS8000 LV 還提供用于 NI 公司圖形化編程系統 LabVIEW 的接口。 數據傳輸以一個固定的二進制格式傳輸，全部采用安全校驗。 總線耦合器操作的另一種模式是作為現場總線多路選擇器，可以作主站，也可以作從站。輸入數據可以從一個設備直接拷貝到另一個設備輸出，無需另加主站。反之亦然。 BK8000 總線耦合器通過 RS485 接口通訊。允許一根總線最多連接 99 個設備（地址通過地址選擇開關設定）。 BK8100 總線耦合器有一個 RS232C 接口，適合“點對點”連接。 對模擬量 I/O、位置測量等復雜信號的處理 BK8000 和 BK8100 總線耦合器可連接所有的總線端子。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式系統生成的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。
