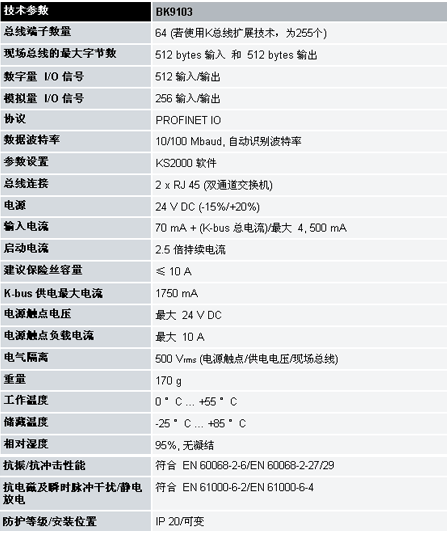

BK9103總線耦合器可將模塊化可擴展的總線端子連接到PROFINET網絡中。一個節點包括一個總線耦合器、1 - 64 個任意數量的端子以及一個末端端子組成。 總線耦合器能自動識別連接的總線端子，對輸入/輸出建立過程映像。BK9103 總線耦合器支持 10 Mbaud 和 100 Mbaud 以太網。通過一個普通 RJ45 接頭連接。通過 DIP 開關（可自由選擇起始地址偏移量）設定 IP 地址。在有 DHCP（用于分配邏輯 IP 地址到物理節點地址 （MAC-ID） 的服務協議）的網絡中，總線耦合器可從 DHCP 服務器獲得 IP 地址。 BK9103 包含了雙端口的交換機。兩個端口采用RJ45接口。因此，I/O 站可組態為總線形拓?fù)浣Y(jié)構，而非常規星形拓?fù)浣Y(jié)構。這在許多應用中可顯著降低布線工作量及成本。兩個耦合器之間的最大距離為 100 米。如果將最多 20 個 BK9100 總線耦合器級聯，總線距離最遠可為 2 km。 PROFINET是由PNO（PROFIBUS用戶組織）推出的一種開放式工業以太網標準。采用國際IT標準的TCP/IP進行通訊。PROFINET IO 負責控制器和現場設備的數據交換。PROFINET IO可在標準的以太網中使用。采用商用的交換機連接網絡。 對模擬量 I/O、位置測量等復雜信號的處理, ... BK9103 總線耦合器可連接所有的總線端子。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式系統生成的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。當上電時，控制器自動完成所需配置。
