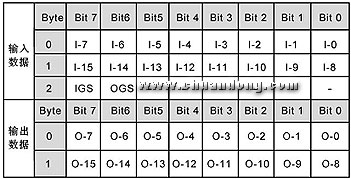

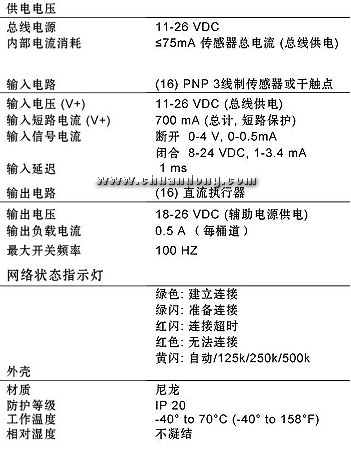

該模板提供16點數字量輸入通道。所有通道既可用于輸入也可用于輸出。所有輸入輸出通道都與DeviceNet總線網絡絕緣。 把通道輸出位置0，則相應的通道可作為輸入使用。 把通道輸出位置1，則相應的通道可作為輸出使用。注意這時該通道的輸入位也相應的變?yōu)?。如果該通道的輸入位沒有變?yōu)?，則說明輸出短路。 FDN20-16XSG支持連通、狀態改變、I/O輪循通訊方式。該連接通過UCMM或預先定義的主/從連接設置建立。 FDN20-16XSG • 靈活的DeviceNet總線模塊 • 16點輸入/輸出通道 應用范圍 • 1.8A輸出電流 • PNP型傳感器 特點 • 輸出短路保護 • I/O與DeviceNet總線絕緣 • l/O通道可以由DeviceNet總線供電 接線圖 螺紋端子接線圖 詳細說明 I/O數據 縮寫 I=輸入數據（0=斷開，1=閉合） O=輸出數據（0=斷開，1=閉合） ISS=輸入短路狀態（0=正常，1=短路） OS=輸出狀態（0=Working，1=短路） IOS=輸入開路狀態（0=正常，1=開路） IGS=輸入組狀態（0=正常，1=錯誤） OGS=輸出組狀態（0=正常，1=錯誤） APS=輔助電源狀態（0=斷開，1=閉合）
