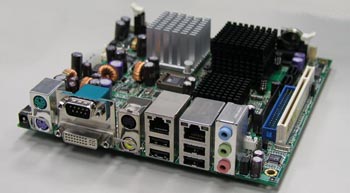

MI920特點

●支持Celeron（R） M CPU, 400MHz前端總線 （910GMLE 芯片）
●479插座, 533/400MHz 前端總線 （915GME 芯片）
●1個 DDR2 DIMM, 最大1GB （400MHz, 910GMLE）, （400/533MHz, 915GME）
●板載10/100 BaseT百兆網和Marvell PCI-Express 千兆網
●Intel（R） 915 Express視頻的CRT, SDVO;支持LVDS和DVI
●2x SATA, 6x USB 2.0, 4x COM, 看門狗
●1x PCI, 1x MiniPCIe, CF插座, DC-in for +12V input
●170mm x 170mm

MI920 產品規格

CPU 插座
Socket 479 or Celeron® M on board

CPU
Intel® Celeron® M / Pentium® M （on Socket 479） processor （Banias or Dothan core）:- Banias: ULV Celeron M 600MHz （512KB L2 Cache）, - Dothan: Zero L2 cache Celeron M 1GHz or Celeron M 373

CPU Front Side Bus （ FSB 前端總線）
400MHz （910GMLE）; 400/533MHz （915GM）

芯片組
Intel® 910GMLE/915GM chipset
ICH6M

BIOS
Award BIOS, ACPI supported

系統內存
One DDR2 sockets supports up to 1GB DDR2 SDRAM
400/533 DDR SDRAM

視頻
Intel® 910GMLE/915GM built-in, supports dual display with CRT, TV-Out
Supports DVMT 3.0 for memory allocation

DVI and LVDS
Chrontel CH7307 x1 for DVI
Chrontel CH7308 x1 for 18 or 24-bit single/dual channel LVDS

網絡
LAN1: ICH6M built-in 10/100BaseT LAN
Secondary LAN
Optional, Marvell 88E8053 PCI Express Gigabit LAN

音頻
ICH6M built-in Audio controller + AC97 Codec ALC655 w/ 6 channels （Line-out, Line-in & Mic.）

基本輸出/輸入
Winbond W83627HG: PS/2 Keyboard/Mouse, 2x serial （RS232） & Hardware monitor （3 thermal inputs, 4 voltage monitor inputs, VID0-4 & 2 fan headers）
Fintek F81216DG for COM3, 4 （RS-232）

IDE 界面
Built in ICH6M; One enhanced IDE channel supports
2 IDE devices; supports UDMA33/66/100

串口
Four serial ports

Serial ATA
Supports 2 ports

USB （2.0）
Supports 6 USB ports （4 ports + 2 ports via pin header）

鍵盤鼠標
PS/2 type

看門狗
Generates system reset; 256 levels

硬件偵測
Built in W83627HG; monitors system/CPU
temperature and voltage status

數字I/O
4 in / 4 out

擴充槽
1 PCI, 1 MiniPCIe

Edge Connectors
DC-in, PS/2 stack connector
DVI + DB9 COM stack connector
RJ45 （10/100） + dual USB stack connector
S-Video connector
RJ45 （GbE） + dual USB stack connector x1 for LAN2 & USB3, 4＊＊＊ Option with dual USB stack connector （LAN2 option）
Audio （Line-Out, Line-In & Mic）

Onboard Connectors/Headers
Compact flash socket @component side
SATA connector x2, headers for 2x LVDS, VGA, IDE, COM2～4, USB 5～6, power LED, Reset, HDD LED & power button

Form Factor
Mini-ITX Motherboard

尺寸
170mm x 170mm

環境條件:

   運行溫度:
   0°C～60°C （32°F～140°F）
   儲存溫度:
   -20°C～80°C （-68°F～176°F）
   相對濕度:
   10%～90% （non-condensing）

MI920L-C6K Edge Connectors
