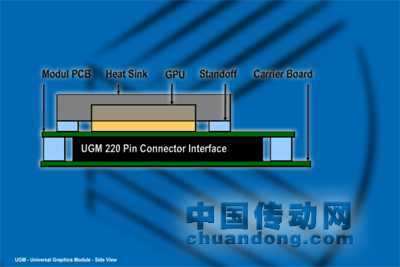

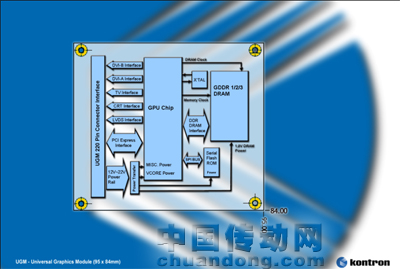

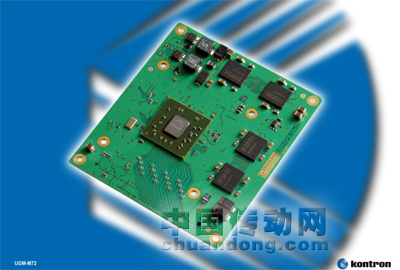

在影像處理技術上苛求的嵌入式應用中，例如：醫療設備、工業影像處理、游戲產業、 POS/POI終端設備，及目前最熱門的多媒體廣告播放，此類的系統應用開發者總是會遇到難題，就是在市場上無法找到長期供貨保證的高階顯示卡，由華碩或微星所提供的顯示卡是針對消費性市場，通常這類的產品在數個月后就逐步從市場上淘汰，當選用消費性產品在以上的嵌入式應用中時，那么所將遇到的麻煩將會從此開始。假設OEM廠商依靠著這些來自消費性市場的產品時，將產生開發的資源浪費、頻繁的驅動更新、超過功耗的使用（有時會超過150瓦），而在某些情況下則因為散熱風扇的使用，進而導致平均故障間隔時間（MTBF）的下降。另一種選擇則是采用專屬的設計，而這樣的做法有可能在冗長的開發過程中，部份組件在產品開發完成前就停止供應，更不用提在開發過程中費用的浪費與可能遇到的風險。 為了免除上述兩種可能的情況，控創科技（Kontron）與圖誠科技（XGI）首次合作推出“嵌入式影像模塊” （Universal Graphics Module, UGM）， UGM是一款大小為84 x 95 mm的嵌入式影像模塊，不同于一般傳統顯示卡需以90度垂直安裝的方式，嵌入式影像模塊是以平行方式插入底板上以節省空間，更重要的是UGM嵌入式影像模塊至少能提供3到5年的長期供貨性，快速且容易的導入客制化的硬件設計，當然也包括必要及耗時的驅動程序。透過COM Express的220接腳，UGM可經由1、4、8或16通道（PEG）來接收PCI-Express信號、視訊信號并且進行處理，包括視訊截取功能以及高達1GB DRAM內存，隨后亦透過該連接器把經轉換信號遞送回到底板上。對播放來源來說，UGM 1.0 規格目前支持雙LVDS、雙DVI以及雙VGA的撥放方式。 在底板上，開發者能決定外部連接器最終要使用哪些信號組合，例如音效、USB及DVI能夠被實現在HDMI接口上。換言之對于電路與驅動程序的開發，開發者僅需專注配置適當電路、插座以及用于額外規格之工作，例如高頻寬數字內容保護HDCP。此底板設計亦能完全避免線材，而目前顯示卡大多必須透過外接擴充線材作為連結，是因為狹窄的顯示卡插槽文件板并無法提供充足空間供外部接口使用。再者透過12V- 22V及最高可達6A的直流電源供應，UGM規格能提供高達132W的功耗設計。因此，UGM能完美地以最高訊框率支持高階游戲以及所有的影像最佳化算法。 控創科技（Kontron）日前于臺北國際計算機展，正式發表首款嵌入式影像模塊 UGM-M72， UGM-M72搭載AMD/ATi最新影像處理器 R600，采用 450-700 MHz 的版本并提供多任務的影像處理能力，且針對嵌入式計算機市場做出了長期供貨的保證。Kontron UGM-M72支持 Microsoft DirectX 10與Shader Model架構，面向高階3D影像的需求應用，也為Windows Vista Aero平臺做了完全的準備，并且提供1080P （1920x1080） 規格的HD播放。內存部分，將能采用數據傳輸率較高 128 bit/ 500-800 MHz GDDR3，最高可達512MB。首款的 UGM-M72 先將搭載64 bit/256MB GDDR3 內存，電源功耗將低于25 watt，并搭配可依繪圖運算需求調節耗電的ATI PowerPlay 7.0管理技術，可讓使用者平衡繪圖效能與電池續航力的需求，這尤其對軍工業用行動運算的應用尤其重要。 隨著UGM的開始推廣，我們將可了解這個新標準會僅使用于客制化的設計，抑或是被標準的PCI Express的顯示卡所采用。但可以確定的是UGM的采用，將從擁有開發嵌入式模塊（Computer-On-Module）經驗的廠家開始；而原本因為嵌入式模塊（Computer-On-Module）影像處理效能不佳，而不愿意采用的廠家，也會逐漸進入這個快速成長的市場。上述比較有趣的發展方向，那就是UGM被使用于目前標準的PCI Express的顯示卡，這個可能的市場規模還有待評估，目前控創科技（Kontron）并沒有這類的產品規劃，但對于欲提供可長期供貨保證的標準PCI Express顯示卡的附加價值經銷商而言，這也許會是門好生意。
