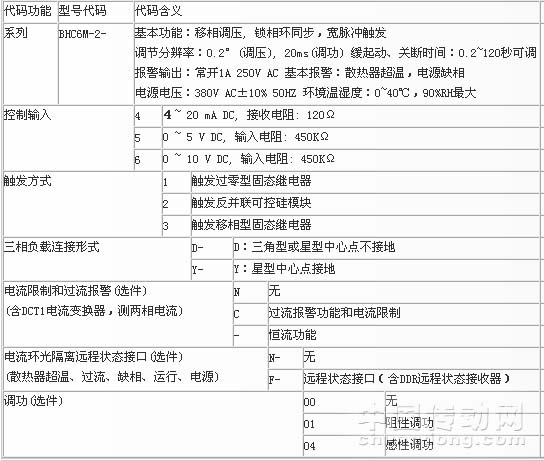

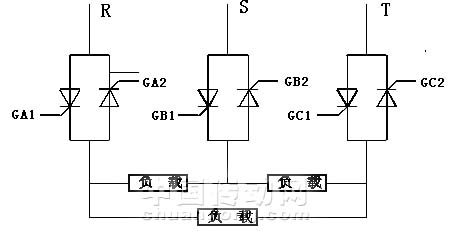

主要特征 BHC6M-2型三相可控硅觸發板與調功調壓器是運用數字電路觸發可控硅實現調壓和調功。調壓采用移相控制方式，調功有定周期調功和變周期調功兩種方式。該控制板帶鎖相環同步電路、自動判別相位、缺相保護、上電緩起動、緩關斷、散熱器超溫檢測、恒流輸出、電流限制、過流保護、串行工作狀態指示等功能。該控制板的觸發有兩種方式：直接觸發可控硅模塊、觸發移相型固態繼電器。BHC6M-2控制板的特點：十位A/D，輸出線性化程度高，輸出起控點低。 BHC6M-2系列三相電力調整器（說明書中簡稱BHC6M-2整機）由BHC6M-2觸發板、BHC6M-2專用散熱器、風機、外殼等組成。核心部分使用BHC6M-2控制板與德國西門康可控硅模塊；散熱系統采用高效散熱器、低噪音風機。整機帶有控制板所有的功能。整機電流容量從40A到800A有7個等級。 該電力調整器與帶0-5V、4-20mA的智能PID調節器或PLC配套使用；主要用與工業電爐的加熱控制、大型風機水泵軟啟動節能運行控制、。負載類型可以是三相阻性負載、三相感性負載及三相變壓器負載；三相負載可以是中心接地負載、中心不接地負載、內三角形負載及外三角形負載。 ＊ 調功調壓一體化技術（選項功能） [/b]應用范圍 [/b] 鹽浴爐、工頻感應爐、淬火爐溫控；熱處理爐溫控；玻璃生產過程溫控；金剛石壓機加熱；大功率充磁/退磁設備；半導體工業舟蒸發源；航空電源調壓；真空磁控濺射電源；紡織機械；水晶石生產；粉末冶金機械；隧道電窯集散溫控系統；彩色顯像管生產設備；冶金機械設備；交直流電機拖動；石油化工機械；電壓、電流、功率、燈光等無級平滑調節，恒壓恒流恒功率控制等領域。 輸入參數 輸入電壓：380VAC（特殊電壓要求可以定制） 輸入控制信號：①4～20mA②0～10mA③0～5V④1～5V⑤0～10v⑥手動電位器控制 備注：特殊信號需定制 輸出參數 輸出電壓 ：0～380VAC連續無級平滑可調（調節無死區） 可控硅額定電流 ：20000A以下（特殊要求可以定制） 主電路應用圖 [align=center] 負載三角形接法[/align] 觸發板選型表
