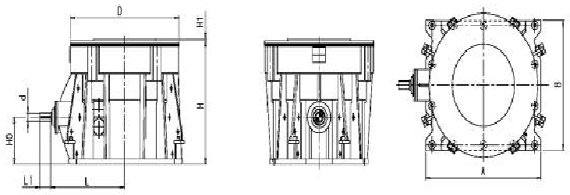

執行的標準系列 ＊產品參考ISO/TR13593:1999工業閉式齒輪傳動裝置。 ＊齒輪精度標準采用GB/T10095-2001（等同于ISO1328-1995）。 ＊齒輪傳動強度計算按照GB3480-1997（等效于ISO6336-1～3:1996）漸開線直齒輪和斜齒輪承載能力計算方法。 ＊齒輪材料與熱處理的質量等級按照ISO6336-1996第五部分材料的強度和質量，最高級別ME控制。 ＊總體技術性能標準水平高于建材行業標準JC/T878.4-2001。 技術特點 ＊本系列立式磨機減速器廣泛用于建材、電力、冶金等行業。 ＊結構:采用傘齒輪－行星齒輪傳動，減速器與磨機融為一體，輸出法蘭直接與磨盤相聯接傳遞扭矩，同時承受來自磨輥的壓力。 ＊所有齒輪均采用優質合金鋼制造，并采用滲碳淬火與磨齒工藝，太陽輪及行星輪采用專有技術進行修形，并對齒根進行噴丸強化處理。 ＊全部齒輪在坯料階段及精加工后均進行探傷，對箱體及行星架的主要焊縫均進行超聲波探傷；利用先進的焊接設備及焊接工藝，確保行星架與箱體的高強度、高剛性。 ＊齒輪、軸、箱體等主要零件采用均衡設計技術。粉煤壓力通過剛度分布均勻的圓形減速器箱體直接傳遞到基礎。減速器箱體采用圓形對稱設計，且加強了剛度，加工精度極高。 ＊當減速器型號大于JMLX100時，行星架輸出軸及輸出法蘭采用鼓形齒撓性聯接，以降低工作載荷變化對齒輪副帶來的沖擊。 ＊采用非接觸式機械密封，不滲油，無須更換密封件。 ＊采用動靜壓、靜壓潤滑系統，使?jié)櫥坝湍じ影踩煽俊? ＊所有滾動軸承疲勞壽命均大于80,000小時；精心設計的滑動軸承和可靠的供油系統，保證了運行的高可靠性。 ＊本系列減速器具有體積小、重量輕、效率高、噪音低、運行平穩和壽命長等特點。 ＊本系列減速器主要技術指標均達到國際同類產品先進水平。 外形及安裝尺寸 金象 JMLX系列立式磨減速器資料補充
