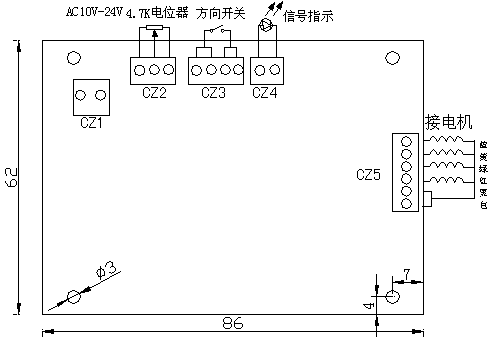

一、概述 SH4014SD型步進電機驅動器是我廠精心研制開發的四相混合式步進電機驅動器。該驅動器采用恒壓方式驅動，可調轉速、運行方向等，廣泛用于蠕動泵。 二、驅動器的使用說明 ＊輸入電源接口：采用一組直流供電，電壓值為10V-24V。 ＊調速:外接4.7K電位器,可實現30-120轉/分調速 ＊轉向信號接口：斷開、合上可以控制電機緩起動轉向 ＊電 機 接 口：參見圖一及圖二CZ5 警告：電機線不能接錯，否則有可能損壞本驅動器。 三、外形及安裝尺寸 驅動器采用板式結構，可直接固定在箱殼內。顯示部分另外（單位：mm）
