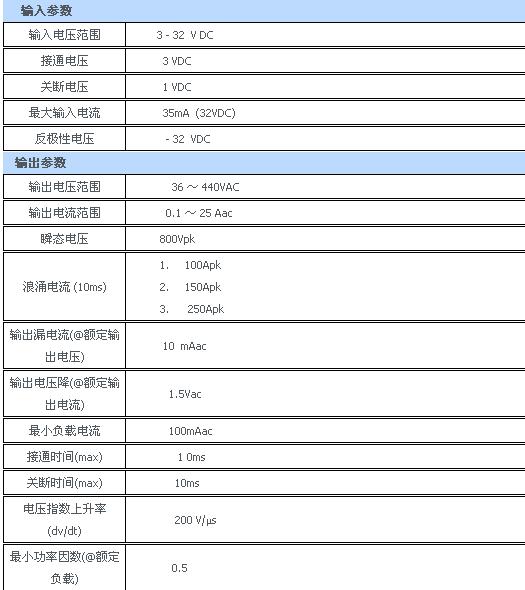

特 性： ● 光電隔離 ● LED顯示工作狀態 ● 4000V耐壓 ● 過零或隨機導通開關 ● 內置RC吸回路 ● 保護型具有缺相保護功能 ● 機架安裝 注意事項 產品描述: 1. JG-24F為三相常開型交流固體繼電器，將三相控制開關集于一體，輸出電ā流有10安培、15安培、25安培三種規格，輸出電壓范圍為36VAC到400VAC。 2. 配置發光二極管指示，顯示繼電器的輸入狀態信息。缺相保護型繼電器輸出端另配有中性線接線端子，實現繼電器缺相保護功能。 3. 繼電器適用于三相電機、加熱等的控制。輸入為直流3～32VDC控制，輸入和輸出之間光電隔離，輸出形式有交流對零型和交流調相型兩種。 安裝方式 : 1 .確認散熱器表面清潔、平整。 2. 繼電器的金屬底板表面涂敷導熱硅脂，將繼電器緊緊地壓到散熱 器上，確認有良好的接觸。用螺釘將繼電器緊定到散熱上。 3. 將導線用螺釘壓緊。 注意事項:　 1. 如果連接的負載會產生高浪涌電流（如燈之類負載），一定注意固體繼電器是否能夠承受浪涌電流值。 2. 本說明書所列的固體繼電器浪涌電流值，是指非重復性浪涌電流峰值。一般情況，將此非重復性浪涌電流峰值的一半作為標準值，如果流過固體繼電器的浪涌電流超過此值，必須在輸出端串入一只快速熔斷器，以保護固體繼電器免于損壞。 　3. 如果連接的負載會產生高反沖電壓（如電機之類負載），注意固體繼電器是否能夠承受瞬態電壓值。 4.本說明書所列的固體繼電器瞬態電壓，是指非重復性阻斷電壓峰值。如果流過固體繼電器輸出端承受的瞬態電壓超過此值，必須在固體繼電器輸出端并聯一只壓敏電阻，以保護固體繼電器免于損壞。推薦壓敏電阻為：壓敏電阻電壓750V。 5. 對于缺相保護型固體繼電器，當三相電源發生缺相（缺一相或缺二相）或斷相，繼電器會迅速切斷輸出，關閉工作狀態指示發光二極管，進入自鎖狀態，直至發斷輸入控制電源，重新加電。
