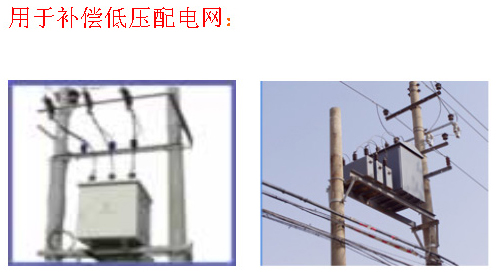

產品描述： 　　WBQ-3000配電運動監控終端是用于監測配電線路運行狀態和補償配電網無功的終端單元，具有實時數據采集、電量計量、歷史數據存儲，故障報警、動態無功補償?shù)裙δ埽С诌\行狀態就地顯示，就地抄表。適用于低壓動態無功補償?shù)葓龊??？膳c各種型號低壓電容屏配套使用具有功能完善、抗干擾能力強、運行穩定可靠、補償精確、無投切振蕩及補償呆區是低壓配電系統平衡無功功率的理想裝置。功能特點： 　　1、實時數據采集功能：實時數據采集功能負責監測配電變壓器運行狀態，采集電網實時數據。 　　2.歷史數據存貯功能：歷史數據包括事件記錄、負荷曲線記錄、負荷統計記錄、電容記錄等數據。 　　3.諧波分析功能：采用大屏幕液晶顯示，信息圖表可分析1～15次諧波并以棒土的形式顯示。 　　4.動態無功補償功能：無功補償模塊以無功、電壓畸變率作為電容器動作的依據，采用循環工作方式或編碼工作方式投切電容器組。 　　5.監測溫度：對變壓器溫度進行監控，實時測量變壓器油溫。 　　6.故障報警功能：實時監測系統運行參數，一旦發現系統運行故障，立即給出報警信息，并保存該報警事件。 　　7.軟件通訊：大型無功補償監控軟件控制，界面直觀生動，實現軟件校正功能，軟件可實時采集、通信、分析、存儲數據。技術參數： 　　1、基本參數 　　電源電壓：AC220V±20% 50HZ±5% 　　取樣電壓：AC220V 　　取樣電流：0～5A 　　本機功耗：≤15W 　　2、控制參數 　　靈敏度：100MA 　　投入門限系數：0.5～1.2、步長0.1、出廠預置1.00 　　切除門限系數：內定 　　投切延時：20ms—999×20ms 　　過壓保護：測量電壓的100%—150%、步長1%、出廠預置130% 　　欠壓保護：測量電壓的50%—100%、步長1%、出廠預置80% 　　諧波電壓超限：5.0%～30.0%、步長0.5%、出廠預置20% 　　輸出接點：12路， 每路DC12V、60MA 　　3、測量精度 　　電壓：±0.5%　　　　　　　　電流：±0.5% 　　功率因數：±1.0% 　　無功功率：±1.0% 　有功功率：±1.0% 　　無功電度：±2.0% 　有功電度：±2.0% 　　4、通訊 　　物理接口：RS232、RS485 　　通訊規約：IEC870-5-101、CDT、MODBUS 　　波特率：1200bps、2400bps、4800bps、9600bps 　　5、其它 　　整機性能：符合DL/T 721-2000 　　抗干擾性能：符合GB/T 15153.1-1998 　　重量：不大于1.5KG
