簡介

　　1FC6無刷三相同步發電機是德國西門子公司于八十年代中期在1FC5基礎上開發的發電機系列產品，本公司于1989年引進該發電機專有技術及生產許可證，1990年，制成樣機后相繼獲得西門子公司質量認證、機械部技術鑒定和中國船級社形式認可。近年來，本公司通過不斷消化吸收引進技術和工廠技術改造，已形成系列發電機的批量生產能力。本系列發電機產品作為備用電源或移動電源，已廣泛應用于鐵道、郵電、油田、礦山、船舶以及高層建筑等重要領域，并大量進入了國際市場。



技術數據說明

1.額定功率指在以下情況下發電機的輸出功率；

a.連續工作制（Si)。

b.海拔不1000超過米。

c.環境溫度：陸用發電機不超過40℃；船用發電機不45℃。

d.功率因數為0.8。

　　如不符合以上任何一種情況時，額定功率需按有關標準修正。

　　2.額定電壓：50HZ時為400V，60HZ時為450V。此外，可以根據用戶指定的其他非標準電壓，提供非標準產品。

　　性能

　　1.電壓調整率和電壓恢復時間　

　　當原動機速度變化不大于5%時，在功率因數為0.8的情況下，發電機從空載到滿載，其穩態電壓調整率可在±1.5%以內。

　　當突加負載時，發電機瞬態電壓將下降到額定陰的85%；當空卸負載時則上升到額定值的120%，電壓恢復到額定值約需0.5S。

　　2.電壓波形畸變

　　發電機空載電壓的正弦性疇變率約2%。

　　3.無線電干擾的抑制

　　發電機端子干擾電平允許值符合GB7060附錄A的規定。

　　4.發電機在不超過額定電流的情況下，各相電流值之差不大于額定值的15%時仍可長期工作，且各相電壓偏差不大于三相電壓平均值的5%。

　　5.過載能力

　　發電機額定運行達溫度穩定后可以過電流10%持續1h或在功率因數降低到0.5（滯后）的情況下可以過電流50%持續2min.

　　6.超速

　　發電機在空載情況下，轉速可升高達120%額定轉速運行2min.而不會發生任何有害變形。

　　7.突然短路和穩定短路

　　發電機在額定頻率和額定電壓下空載運行時三相突然短路，其短路電流的峰值不大于額定電流峰值的15倍，短路穩定后電流為額定值的3倍至少能維持2S。

　　8.并聯運行

　　本系列發電機無論是相同規格的或不同規格的均可穩定地實現并聯運行，且無功功率分配率符合本產品技術條件的規定。

結構特點：

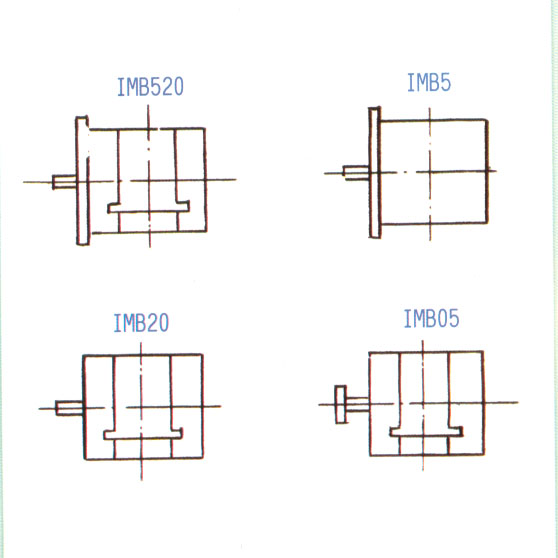

　　本系列發電機由主要發電機（為具有阻尼繞組和穩極轉子的轉場式發電機），勵磁機（為轉樞式發電機）和勵磁裝置等三大部件組成，臥式結構。勵磁機產生的三相交流電流，由旋轉整流器為直流后供給主發電機轉子勵磁。發電機的絕緣等級為F級。防護等級為IP23、IP44、IP54。為IP23時發電機自帶風扇冷卻；為IP44或IP54時，則利用水空冷卻。發電機通常為雙支點結構，也可以應用戶要求做成單支點結構。發電機具有若干種安裝方式，即可以同時利用軸端凸緣（不IMB5）或只用底腳（IMB20）進行安裝，單支點結構則利用端蓋法蘭和機座腳進行安裝（IMB05)。用戶可以選用后面所列的標準安裝方式和安裝尺寸，也可以提出自己需要的安裝方式和安裝尺寸。

勵磁系統　

　　本系列發電機采用具有可控硅自動電壓調節器（AVR）的相復勵勵磁系統，可保證發電機具有優異的恒特性和良好的動態性能。

標準和規范

　　本系列發電機符合IEC、DIN、VDE等國際標準和GB國內標準、有關旋轉電機的技術要求以及各國船級社規范。根據上述標準和規范編制的《IFC6　系列無刷三相同步發電機技術條件》Q/LD　101-1997是本系列發電機制造和驗收的依據。此外，如用戶提出特殊技術要求，本公司將盡量給予滿足。

訂貨須知

　　本樣本僅供用戶參考，具體數據若有變動，訂貨前請惠予聯系。
