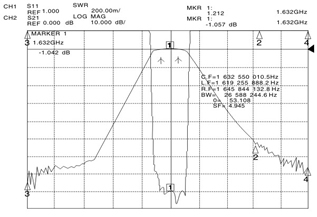

產品特點: 介質濾波器 Q 值較高，體積適中，在 0.3～4GHz 的頻率范圍內可實現帶寬 0.5%～15% ，廣泛應用于各種軍、民用電子產品。 本系列濾波器標準響應為0.05dB 紋波 chebyshev 響應，可實現濾波器節數一般為 3～7 節. 技術指標： 頻率范圍 0.3～4GHz 相對帶寬 一般 0.5%～15% 插入損耗 隨濾波器頻率、帶寬、體積及節數的不同而不同 阻帶抑制 近端過渡帶決定于濾波器節數，遠端一般大于 70dB 輸入 / 輸出阻抗 標準 50 Ω 輸入 / 輸出駐波 VSWR ≤ 1.5 ： 1 （特別要求≤ 1.2 ： 1 ） 通過功率 ≤ 5W 沖擊 10g 振動 10g 溫度 -55 ℃ ～+85 ℃ 典型數據： 產品型號： 4LX1-310/T20 • 中心頻率： 310MHz • 3dB 帶寬： 20MHz • 中心插損：≤ 1dB • 帶內駐波：≤ 1.5 • 傳輸函數：切比雪夫函數 • 濾波器階數： 4
