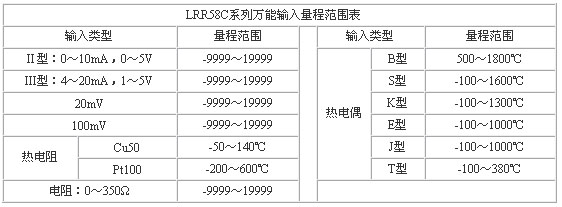

一、概述 隨著微電子技術、計算機技術和通信技術的飛速發展，在工業上使用的顯示記錄控制儀表的技術更新越來越快，舊的控制室儀表不斷被新的、性能更可靠、功能更強大、使用更方便的控制室儀表取代。在廣泛應用的化工、煉油、冶金、制藥、造紙、建材等各行業中，隨著企業規模的擴大、自動化程度的提高，對控制室儀表也提出了更高的要求。在征求廣大用戶的各種需求的基礎上，我公司經過近兩年的連續開發和生產，已經成功推出LRR58C系列儀表，能夠滿足各類用戶的各種不同使用場合的需求。LRR58C系列儀表具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。 LRR58C系列儀表的推出，比目前市場上的國產自動控制儀表的性能有了極大地提高，甚至與國外同類產品相比也毫不遜色。在這本《使用說明》里，我們將主要介紹LRR58C多通道真彩無紙記錄儀。 二、功能特點 LRR58C中長圖彩色無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是LRR58C中長圖彩色無紙記錄儀的主要功能特點： ◆ 日常維護工作量非常小，運行費用低； ◆ 采用進口10.4寸TFT真彩液晶圖形顯示屏，分辨率640×480，高亮度，無視角； ◆ 電子硬盤存儲歷史數據，掉電永不丟失數據；根據記錄間隔的不同，可存儲7天至1680天的數據； ◆ 四十路全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過儀表組態即可； ◆ 顯示工程量數據的數值范圍更寬，可顯示5位數值：-9999～19999； ◆ 累積范圍： 0～99999999； ◆ 可以中文菜單組態、顯示工程位號，工程單位； ◆ 擁有多種高級算法，可以對水、油、液體、一般氣體、蒸汽、天然氣等流量參數進行累積、溫壓補償、熱能積算； ◆ 具有超限報警顯示，可以指示各路通道的下下限、下限、上限、上上限報警信息并通過可組態繼電器觸點輸出； ◆ 標準串行通訊接口： RS-485和 RS-232C；采用標準開放的Modbus通訊協議； ◆ 具有10M ETHERNET 標準 RJ45 接口。 ◆ 具有RS-232C 串行微型打印機接口，可以打印任意時間段的記錄數據和曲線。 ◆ 采用新型開關電源，能在交流電源85VAC～265VAC范圍內正常工作； ◆ 提供變送器用+24VDC 隔離配電輸出，方便用戶使用。 ◆ 模塊化儀表結構，方便用戶檢修；金屬外殼，允許在惡劣的環境下使用 三、主要技術指標 ◆ 顯示 采用進口10.4寸TFT真彩液晶圖形顯示屏，分辨率640×480，高亮度，無視角。 ◆ 輸入信號 全隔離萬能輸入： LRR58C系列儀表允許多達40路不同類型的信號直接輸入，通道間全隔離，隔離電壓大于400V。 ◆ 輸出信號；提供24VDC傳感器配電。多至30路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）?？山M態報警輸出：上上限、上限、下限、下下限。 ◆ 補償運算：蒸汽……… 根據GB2624-92蒸汽密度焓熵表測量過熱蒸汽的質量流量或熱流量。一般氣體.. 溫度、壓力補償測量標準體積流量。天然氣….. 溫度、壓力補償測量標準體積流量。液體……… 溫度補償測量標準體積流量或質量流量。 ◆ 補償范圍： 蒸汽： 壓力 0.1-4.5MPa 溫度 100-500℃ 密度 0.1-100Kg/m3 比焓 2508-3224KJ/Kg 一般氣體： 壓力 0-60MPa 溫度 -100-500℃ 液體：溫度 －100-500℃ ◆ 累積范圍： 0～99999999 ◆ 記錄時間 采用64M電子硬盤存儲。 記錄間隔：1、2、5、10、15、30、60、120、240秒九檔任選。記錄長度：40筆記錄，7天/40筆 （記錄間隔1秒）～1680天/40筆（記錄間隔4分） ◆ 數據記憶；內置電子硬盤保護參數和歷史數據，斷電后可永久保存。 ◆ 通訊接口；RS-232C、RS-485和ETHERNET RJ45；波特率： 1200、2400、9600、57600（RS-232C、RS-485） 10M（ETHERNET）打印接口：RS-232C直接連接微型打印機 ◆ 精度 ；±0.2％FS ◆ 實時時鐘；內部集成硬件實時時鐘，內置鋰電池壽命長達10年以上，在掉電情況下時鐘也能準確運行。 ◆ 供電 ；交流85VAC～265VAC，50Hz±1Hz ◆ 背光；具有TFT背光照明的功能，允許在完全無光或光線較暗的環境下使用。 ◆ 工作條件；溫度0～45℃，濕度85%以下（無結露） LRR58C真彩無紙記錄儀型譜表
