一、 特點：
　　1、臥式穿芯印刷線路板直接焊接安裝、外形美觀；
　　2、體積小，精度高；全封閉，機械和耐環境性好，電壓隔離能力強，安全可靠。

二、使用環境條件：
　　1、環境溫度：-55℃～+85℃；
　　2、相對濕度：溫度為40℃時不大于90%；
　　3、大氣壓力：860～1060mbar（約為650～800mmHg）。

三、工作頻率范圍：
      20Hz～20KHz。

四、絕緣耐熱等級：
      B級（130℃）。

五、安全特性：
　　1、絕緣電阻：
　　　常態時大于1000MΩ；
　　2、抗電強度：
　　　可承受工頻6000V/1分鐘；
　　3、阻燃性：符合UL94-Vo級。

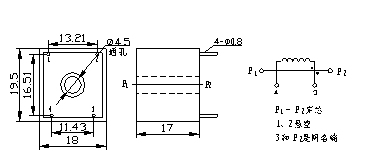

六、外形圖、安裝尺寸和線圈圖：
　　1、 TA1014-xZ
　　　?。ㄝ敵隼@組引腳間距窄）
　　　　見右上圖。

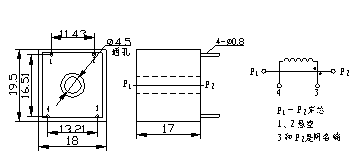

　　2、 TA1014-xK
　　　　（輸出繞組引腳間距寬）


七、性能參數：

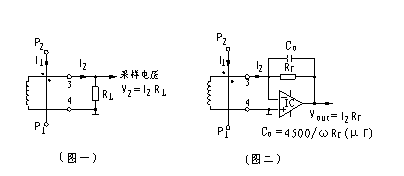

　　1、 用電阻法直接獲得采樣電壓時
　　　　（如下圖一所示）
　　　　性能參數見表一；
　　2、 用IC法獲行采樣電壓時
　　　?。ㄈ缦聢D二所示）
　　　　性能參數見表


八、注意事項：
　　1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。
　　2．電流互感器次級電路不允許開路，所以請不要裝熔斷器.
