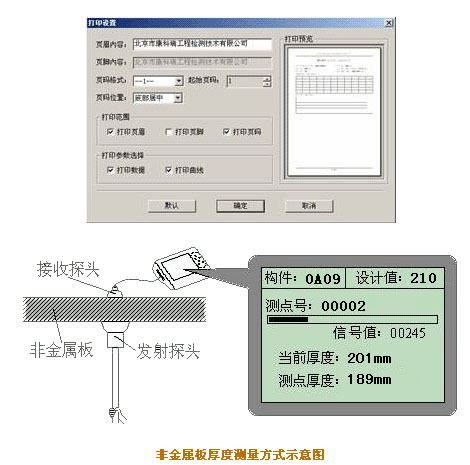

儀器構成： 主機、發射探頭、接收探頭、對講機、探頭連線、數據傳輸線、加長桿、軟件光盤等。 產品特點： 1.探頭和主機分體式設計，方便操作人員現場測量和使用（如圖2）； 2.在（50～260）mm厚度測量范圍內，測量誤差不大于±1mm，測量的厚度范圍和測試精度優于其它同類產品； 3.機內軟件直觀、簡單易用，具備完善的測量、存儲、分析功能： 直接測量出樓板（非金屬板）的厚度值，可實時對測量數據進行智能化分析； 科學的數據管理方案，采用“構件à測點”兩級數據管理，可對原有構件進行續測或新建構件，快速的存儲和刪除數據； 大容量的數據存儲功能，可存儲多達1.6萬個數據或4000個構件； 依照《混凝土結構工程施工質量驗收規范》（GB 50204—2002）規定，可對同一構件中的數據進行初步的數值統計和合格率判定。 4.提供標準串口和USB口兩種方式，方便用戶將數據傳入計算機進行下一步的分析。 5.Windows環境下的中文機外軟件功能強大、操作靈活方便，提供對測量數據進行文件管理、結果 分析、自動生成檢測報告及打印等豐富的操作。 主要技術指標： 厚度測量范圍：50mm～350mm； 厚度測試精度：50mm～260mm ±1mm， 261mm～350mm ±2mm； 數據存儲容量：1.6萬個測量數據或4000個構件； 工作環境要求： 環境溫度：-10℃～＋40℃, 避免長時間陽光直接照射， 相對濕度：<90%RH， 電磁干擾：無強交變電磁場； 電源：6節5號LR6普通堿性電池,供電時間大于30小時。 操作方式簡介： 智能化數據測量：測量界面（如圖3）中包含信號值、信號條， 當前厚度值的實時顯示，能指示出收發探頭的相對位置，發射探頭不動，移動接收探頭時，在“測點厚度”處顯示移動路線上的極小點，按圖4所示的移動路線移動接收探頭能快速找到收發探頭距離的最小點即待測樓板的真實厚度值； 方便實用的數據管理：在主機上隨時可進行數據查看和處理（如圖5）， 統計結果中合格率的判定符合《混凝土結構工程施工質量驗收規范》（GB 50204—2002）中的規定； Windows環境下中文機外數據處理軟件界面如圖6所示，軟件對測得的數據通過USB口或標準串口上傳，并可對數據進行各項統計分析及數據格式轉化，軟件功能主要包括： 對測量數據以數據列表和曲線圖的方式顯示，并顯示多項統計結果以供參考； 可對數據中參數部分進行任意修改或刪除數據或構件； 智能化的打印設置（如圖7）：打印預覽可動態顯示； 自動生成Micosoft Word格式報告或Micosoft Excel格式報表文檔。
