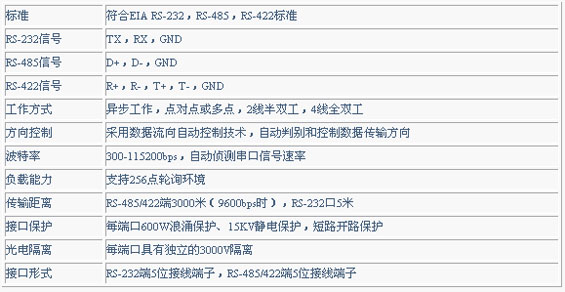

詳細內容： RS-485/422接口在工業控制中使用相當普遍，它采用總線掛接式連接方式，不支持星形連接，傳輸距離1，200米，且一根總線僅支持一定數量的設備。這種總線掛接式結構存在著很大的局限性，給工程人員帶來了極大的不便。RS-485/422總線分割集中器因此也應運而生。 插卡結構 OCTOPUS3000是一款1-8口插卡式光隔RS-485/422總線分割集中器，用戶可以隨意配置插卡，實現RS-232/RS-485雙向轉換和RS-232/RS-422雙向轉換，及RS-485/422中繼功能。如有損壞及擴容，只需更換或添加插卡，有效提高維護效率。 星形連接 OCTOPUS3000通過特殊設計能夠向用戶提供RS-485/422星型連接方式。這種方式改變原有總線的單一式結構為網絡結構給工程建設帶來極大的便利。 工業級光電隔離 在工業控制領域，RS-485總線往往需要把分散的不同設備相互連接起來協同工作，由于環境差異的存在，設備與設備之間往往存在著不同程度的地電位差異，從而影響設備的正常通信。OCTOPUS3000為所有端口都提供3KV以上的光電隔離，有效的解決了由距離及地電位差異帶來的傳輸問題。 短路開路保護 OCTOPUS3000在所有端口處都設有短路開路保護，這種設計能夠保證當其中一個端口設備故障產生時，出現問題的端口將被隔離，以確保其他網段的正常工作。 總線分割集中 OCTOPUS3000能夠輕易的改善系統的總線結構，把不同功能的設備或不同區域的設備分別對待，并構成相互獨立的不同網段，而無須改動設備本身。這不僅提高了系統的可靠性，而且大大的縮短了系統的維護時間。 特點 ★ 提供1-8口RS-485/422信號集中功能 ★ 每端口支持多達256點的多點輪詢環境 ★ 所有端口都提供3KV以上的光電隔離 ★ 所有端口都設有短路開路保護 ★ 支持級聯 ★ 既可支持RS-232/RS-485雙向轉換和RS-232/RS-422雙向轉換，亦可支持RS-485/422中繼功能 ★ 采用“預加重”技術設計，即使在9600bps速率時，通信距離亦能超過3000米。 ★ 采用數據流向自動控制技術，自動判別和控制數據傳輸方向 ★ 自動偵測串口信號速率 通訊指標 環境指標 工作溫度 -20℃到60℃ 存儲溫度 -25℃到85℃ 濕度 相對濕度5%到95% 電源指標 輸入電源 外加220VAC電源 功耗 5W 外觀指標 長×寬×高 220mm×180mm×45mm 外殼 鐵殼 顏色 黑色 重量 900g
