小巨人 VERTICAL TRAVELING COLUMN-VTCVTC16A 數控機床

產品介紹：

先進的全動立柱、固定工作臺式的結構 VTC系列立式加工中心采用了先進的全動立柱、固定工作臺式的結構。和傳統的移動工作臺式結構相比，由于三軸運動部件的負載慣量不變，在計算伺服增益、加減速時間常數時可以針對每個軸的運動慣量進行精確的優化，有效避免了動工作臺式產品在負載重量小時響應過沖、負載重量大時響應遲緩的問題，以及由此帶來的對加工精度的不利影響。

由于工作臺不移動，和同規格的動工作臺式結構的產品相比，工作臺上可以放置更大的工件和異形工件，而不必?fù)?dān)心工件會和機床的其它部分發生干涉。另外，對于重心位置不正的零件也可以順利地實現高精度加工。

由于X軸運動完全由立柱的移動來實現，立柱在底座上的運動不會在X軸行程的兩端產生運動部件懸伸的情況，保證了運動部件在X軸全行程上受力情況不發生變化，因而使機床具有更好的精度和剛性。

另外，固定的工作臺使得操作者更容易靠近，裝卸工件的操作更加容易和省力，操作的宜人性有十分明顯的提高。

高精度的主軸部件輕松實現高速加工 VTC系列立式加工中心的主軸采用山崎馬扎克公司的專利技術，主軸伺服電機與主軸采用直接連接方式傳動。主軸部件裝配中，主軸軸承的預緊力和主軸拉刀機構的拉刀力使用專用工裝和測量?jī)x器保證，主軸部件剛性好、精度高、壽命長。

主軸最高轉速有7,000rpm和10,000rpm兩種檔次，分別在前軸承和后軸承出進行動平衡處理，使得主軸動平衡更加精確，可以在聲明的最高轉速下長時間運轉進行加工，可以充分滿足各種場合對高速加工的需求。

高品質的驅動部件達到最優的動態特性 VTC系列立式加工中心的進給軸傳動機構使用日本THK公司生產的高品質直線滾動導軌及山崎馬扎克公司生產的精密滾珠絲杠，配合三菱電機公司的新一代全數字高增益伺服放大器和電機，使該產品具有優越的動態響應特性和精度，是高速高精度加工及精密模具加工的首選產品。

世界領先水平的Mazatrol Fusion 640M數控系統 VTC系列立式加工中心使用具有國際領先水平的Mazatrol Fusion 640M作為其控制系統，使得該產品具有了網絡化、智能化的功能，編程和操作變得非常簡單，還可以實現遠程監控和遠程診斷。同時該數控系統使用的64位RISC CPU強大的數據處理能力有效保證了產品超群運動控制性能和動態響應特性的實現。

高速可靠的ATC機構 VTC-16/20系列產品采用了無機械手式的換刀方式，換刀動作簡單，故障率極低。由于采用了先進的結構和先進的制造工藝，刀對刀的換刀時間僅為4秒。另外，由于刀庫安裝在工作臺側面，并不隨立柱一起移動，因此完全不必?fù)?dān)心刀庫中的刀具會和加工工件發生干涉和碰撞。有效擴大了機床的加工區域，大幅度降低了發生設備安全事故的可能性。

VTC-160/200系列產品采用了雙臂機械手式的換刀方式，刀庫分度動作和凸輪機械手的驅動均采用伺服電機，刀-刀的換刀時間僅為1.5秒。由于具有專門的換刀空間，刀具的交換完全在工作區外進行，完全不存在刀具交換動作與工件發生干涉的問題。另外，整個刀庫及ATC機構安裝在機床X軸滑動護板后面，在加工過程中完全與切屑和切削液隔絕，大幅度提高了ATC機構的可靠性。

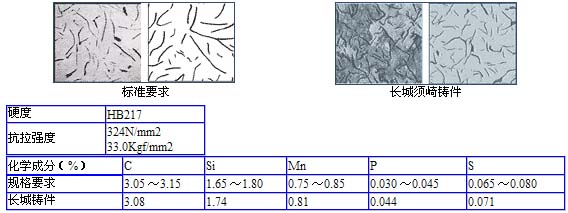

優質的密烘鑄鐵結構件保證了產品優良的性能 VTC系列立式加工中心的床身采用了一體式結構，床身、立柱、滑座等結構件均為長城須崎公司生產的優質密烘鑄鐵鑄件加工而成，使得機床具有良好的剛性和精度保持性能，也使得機床在重負荷切削時具有良好的穩定性。

相關資料下載：

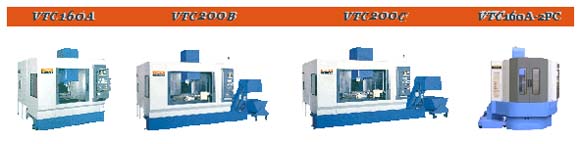

小巨人 VERTICAL TRAVELING COLUMN-VTCVTC16A 數控機床 詳細數據

小巨人 VERTICAL TRAVELING COLUMN-VTC VTC160A 數控機床 詳細數據

小巨人 VERTICAL TRAVELING COLUMN-VTC VTC200B 數控機床 詳細數據

小巨人 VERTICAL TRAVELING COLUMN-VTC VTC200C 數控機床 詳細數據

小巨人 VERTICAL TRAVELING COLUMN-VTC VTC160A-2PC 數控機床 詳細數據
