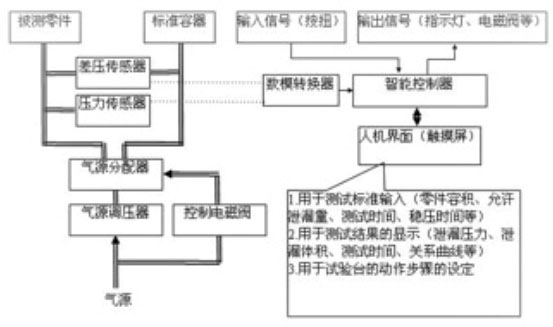

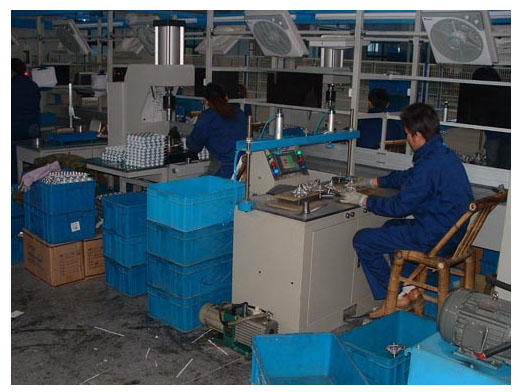

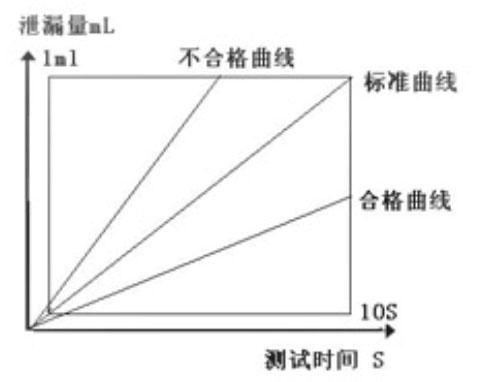

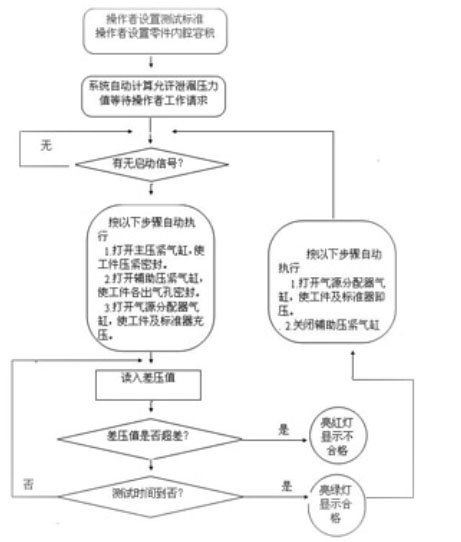

概述：全自動空氣測漏儀（以下簡稱測漏儀），采用微電腦控制技術及操作靈活的人機控制界面，應用氣體壓力精密檢測技術和數模轉換原理，結合氣體密封性檢測中的技術要求和特性設計而成。系統采用差壓測試法，這使設備具有較高的檢測精度和靈敏度，也使測漏儀的測試范圍從真空到正壓任意可選。整套儀器具有結構簡單、操作方便、檢測精度高和可行性強等特點，適用于汽車零部件、機械及密封件、電子及醫療器具等多種領域的在線生產方式上的多品種、大批量、高精度的全自動密封檢測。 一.測試原理： 測試的基本原理是在檢測品與標準品上同時加入（或抽出）測試氣體，經短時間氣壓穩定后，差壓傳感器檢查出由于泄漏而使測試品與標準品之間出現的微小壓差變化，并以電信號方式送入微電腦進行模數轉換，微電腦將壓差模擬量轉換為數字量并與允許泄漏值進行定時逐點比較，微電腦根據比較結果輸出相應信號，以示測試結果合格或不合格。 二.系統特點： 本公司測漏儀除與市場上其它測漏儀具有相同功能外，還具有以下特點： 1.測試、控制合二為一，控制步驟可由操作者自由設定。 2.全中文256色文本、圖形動態顯示。無按鍵操作，操作、設定、顯示過程在彩色觸摸屏上全部完成。 3.設定測試標準可直接輸入被測零件的內腔容積，允許泄漏體積及測試時間，智能控制器將自動測算允許泄漏壓力值。 4.具有系統預算測試結果的功能。 例如：假設測試時間為10秒，允許泄漏為1毫升，那么測試時間與允許泄漏量關系為標準直線方程，其圖形為： 系統在測試過程中，在每一時刻將實際泄漏量與自測算的該點允許泄漏量相比較，小于標準值時，系統預測結果為合格，此時合格指示燈（綠）將跳閃，提示操作者此零件將合格，操作者可提前結束測試，當實際泄漏量大于標準值時，系統預測結果為不合格，此時不合格指示燈（紅）將跳閃，提示操作者此零件將不合格，操作者可提前結束測試。此方式的最大優點是可大幅度縮短測試時間。 三.技術指標： 測試壓力：-100～+500Kpa （出廠設置0-250Kpa ）。 測試差壓力范圍：-2～+2Kpa。 壓力分辨度：1pa 容積分辨度：0.001ml（計算值） 差壓測量精度：0.25% 四.使用條件：　 環境溫度：0～40℃ 相對濕度：≤75% 電源電壓：AC 220±10V 工作功率：70w 壓縮空氣：0.4～0.7Mpa- 五.控制程序框圖： 以上控制程序框圖只是控制程序的主要流程，對于如何進行邏輯判斷等細節程序尚未列出，敬請涼解。 六.服務范圍 制造商提供設計,制造,安裝,調試及售后服務，提供售前的技術支持。對于特殊類型被測工件工裝設計、制造，我公司可提供技術服務。 七、現場應用
