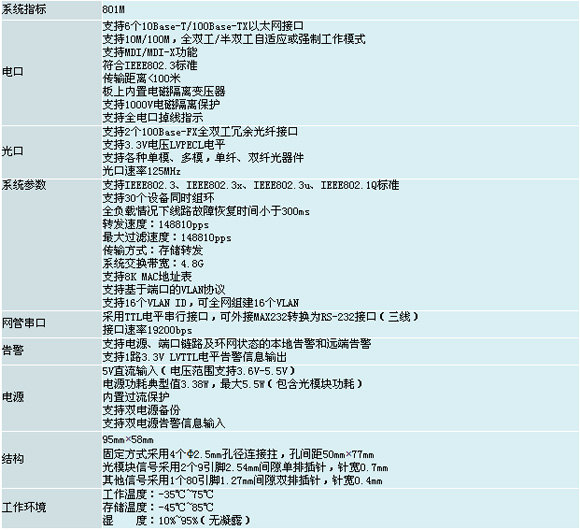

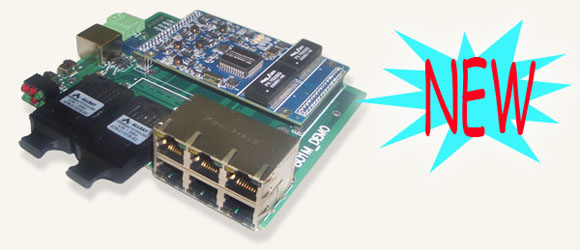

801M是深圳市三旺通信技術有限公司專為工業應用而開發的高性能、低成本嵌入式網管型工業以太網交換機核心技術模塊。該模塊具有100M以太網環網結構，支持全局網管。它能夠?qū)⒍鄠€站點的以太網信號復合到環形光纖鏈路中傳輸。模塊支持對光纖環路的自動檢測和倒換，倒換時間不大于300ms。支持2個環路光口，可組成光纖冗余環網。模塊的MAC口速率100Mbit/s符合IEEE802.3標準，支持VLAN幀傳輸，可連接交換芯片。模塊有強大的網管功能，基于RS232協議的全網統一網管平臺，網管通道獨立于業務通道之外，使網管系統可以免遭網絡病毒及黑客程序的攻擊，提高系統運行的安全性。專門開發的上位機網管軟件，可以對網絡內的設備進行地址自動生成，以及對網絡拓撲的自動掃描與自動生成。整個模塊電路由大規模FPGA和通用芯片組成，F(xiàn)PGA程序自主開發并擁有技術產權。模塊尺寸小巧，使用工業級元件生產。模塊支持電源冗余，符合工業級設計要求。光纖網絡的冗余功能，獨立的全網網管通道，冗余的電源輸入功能，功能強大的全網實時網管系統。為系統的可靠運行提供了多重保障。用戶通過簡單配置即可實現形式多樣的工業以太網交換機，或者通過在工業設備中嵌入該模塊，就能輕易為用戶設備帶來具有工業性能的冗余環網功能。801M模塊可廣泛應用在以太網光端機、工業級環網冗余交換機等產品中。 特點： ※ 即插即用快速以太網冗余環狀拓撲結構，支持基于快速生成樹算法的S-Ring環網技術 ※ 全負載情況下線路故障恢復時間小于300ms，增強了系統通信的可靠性 ※ 可支持100臺設備同時組環，光纖接口分冗余和普通直連兩種模式，冗余模式為一主多從結構 ※ 支持廣播風暴抑制功能，自動對數據包進行過濾和MAC地址記憶 ※ 支持6個10Base-T/100Base-TX自適應的以太網接口（全雙工、半雙工），和2個100Base-FX全雙工的多模/單模冗余光纖接口，且電口支持MDI/MDI-X自動連接 ※ 網管通道獨立于業務通道之外，不影響業務通道帶寬，使網管系統可以免遭網絡病毒及黑客程序的攻擊，提高系統運行的安全性，在確保系統100M線速基礎上，提供基于RS232串口的全局網管平臺 ※ 可以賦予網絡內所有設備個性化的名稱 ※ 支持VLAN標準以控制廣播域和網段流量，提高網絡性能、安全性和可管理性 ※ 支持電源、端口鏈路及環網狀態的本地告警和遠端告警 ※ 模塊采用3.6V—5.5V寬電壓范圍，支持雙電源冗余及雙電源告警，且內置過流、過壓及EMC保護 ※ 電源功耗典型值3.38W，最大5.5W（包含光模塊功耗） ※ 模塊尺寸小巧，使用工業級元件生產，擁有自主技術產權可以提供完善技術支持 主要功能： 100Mbit/s光纖冗余 工業現場網絡發生故障后，盡快對網絡進行重構，對工業現場來說十分重要，否則連接的終端設備會斷開邏輯通信連接。801M采用了三旺通信自主開發的SRing技術，提供冗余光口來實現光纖網絡冗余，使系統出現故障后在300ms內恢復連接。 100Mbit/s雙絞線冗余 801M提供以太網口的網絡冗余（雙絞線），當網絡出現中斷時，系統可在300ms內完成網絡重構，使通信恢復正常，提高了系統穩定性和安全性。 配置、網管功能 801M工業以太網交換機可通過CONSOLE口進行交換機或整個網絡參數的設置、查詢與管理。 指示功能 801M工業以太網交換機產品在前面板上通過指示燈能正確指示端口狀態，包括傳輸速率，鏈路連接狀態以及系統狀態的正確指示。 VLAN（虛擬局域網）功能 在網絡內可根據端口劃分多個VLAN，實現在同一VLAN的用戶可以互通，不同VLAN的用戶不能互通。801Module的VLAN設置符合IEEE802.1Q標準，可以實現跨交換機的相同VLAN互通，801Module最多支持16個基于IEEE802.1Q 標準的VLAN。 802.1p優先級功能 IEEE 802.1p是在LAN環境中最廣泛使用的優先級方案。801Module支持802.1p標準，當連接到801Module的用戶終端不支持802.1p而又希望對不同端口的業務分配不同的優先級時，可以使用此功能進行基于端口的優先級設置。此設置只影響進入端口的Packet中不含優先級域的數據包。801Module工業以太網交換機每個端口支持2級（高、低）優先級設置。 二層交換 常用交換技術有兩種：直通式交換技術（Cut-Through）：交換機接收到數據幀，只要接收完頭部，立即進行轉發，不作任何校驗和處理；存儲轉發交換技術（Store and Forward）：交換機開始接收數據幀后，先進行存儲，待完全接收整個數據幀后，進行差錯校驗，校驗無誤后進行轉發。存儲轉發交換技術是使用最廣泛的交換技術，801Module即采用此種交換方式。 廣播風暴抑制功能 支持基于百分比的廣播風暴抑制，廣播風暴是由網橋環造成的在網橋上無休止地轉發廣播幀或組播幀的情況，廣播風暴浪費了許多帶寬。廣播風暴抑制的目的是優化交換機網絡的性能，配置了廣播風暴抑制比，即可對801Module上收到的廣播流量進行監控，當廣播流量的帶寬超過配置的限度時，交換機將過濾超出的流量，保證網絡的業務，使廣播所占的流量比例降低到合理的范圍。 告警功能 801Module的告警功能包含電源失效告警、端口鏈路告警、以及網絡告警等，可以通過網管軟件對各種告警功能進行使能設置。告警信息通過設備上的告警端子輸出還可以在網管界面上輸出。 端口工作模式設置功能 801Module工業以太網交換機可以通過網管對所有端口的工作模式進行設置：全雙工/半雙工自適應、強制全雙工、強制半雙工、10M/100M自適應、強制10M、強制100M等 端口速率設置功能 801Module工業以太網交換機可以通過網管對所有端口的速率進行設置，速率可以設置為32k bps的整數倍。 產品性能指標：
