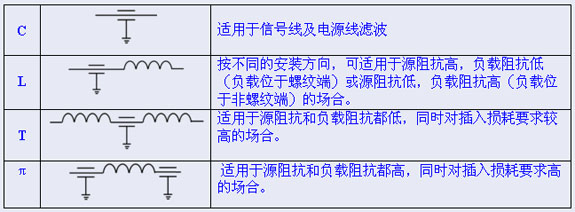

產品簡介 饋通濾波器是信號線輸入/輸出接口、互連電纜、高速信號線、電源線電路中廣泛使用的干擾濾波器件，對高頻干擾信號具有非常優秀的抑制作用。饋通濾波器通常安裝在金屬面板上，面板一方面充當濾波接地面，同時還具有隔離濾波器輸入輸出信號的作用。饋通型濾波器是一種低通濾波器，由于無引線所產生的分布電容、分布電感，因而尤其適用于抑制高頻傳導干擾；通過貫穿屏蔽壁的固定方式，亦可有效抑制輻射干擾，其抑制干擾頻率可達1GHz 以上。當在高頻段要獲得更好的濾波效果時，必須與屏蔽技術相結合，其安裝方式如圖所示。 饋通濾波器的內部電路可分為：C，L，T，π 四種基本類型，如下： 詳細資料下載
