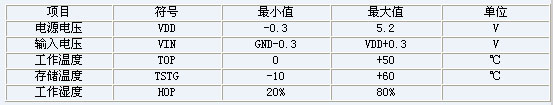

1. 概述 RUN-PZ96針式微型打印模塊是北京潤光凱勤科技發展有限公司自主開發的一款針式微型打印頭驅動模塊，該模塊與EPSON公司的M-150II型打印頭配套使用，具有體積小、接口簡單、內置多種字體等優點，非常適合嵌入到用戶產品中。在達到一定量的情況下本公司可以接受定制或委托開發工作。 本手冊全部修改、發布和所有權歸北京潤光凱勤公司所有，我公司有權在不做通知的情況下進行變更，請關注我公司網站或聯系我們以及時獲得最新資料。 1.1 應用領域 票據打?。ú势?、加油站等） 餐飲/商場銷售小票 繳費/罰款通知單 智能抄表 物流行業 手持式打印設備 汽車行駛記錄儀 其他需要便攜或微型打印的領域 1.2 主要功能特點 1. 支持5x7、6x12、8x16三種字體的ASCII碼打印 2. 支持12x12、16x16兩種字體的GB2312編碼字庫全部一、二級漢字打印 3. 支持12x12、16x16兩種字體的GB18030字庫A1、A2、A3區（共282個）全角字符打 　　　印，其中A2區可由用戶自定義字庫 4. 支持位圖打印和進紙操作，允許打印中進行暫停、繼續、取消的控制 5. 支持打印模塊自檢功能 6. 具有打印異常時的自保護（終止打?。? 7. 標準串行接口，支持RS232和TTL兩種電平信號，通信速率從9600—115200bps可變，?！　? 　　　塊上電后缺省為9600bps 8. 大容量打印數據緩存，最多能緩存16KB的打印數據和命令 9. 需要與EPSON公司的M-150II型打印頭和44.5mm寬的打印紙配套使用 10. 打印速度約11點行/秒，即打印5x7的字符約1.5行/秒 11. 模塊體積小、軟/硬件接口簡單、易于集成到其他產品中 12. 平均故障間隔周期（MCBF）為5x105點行 1.3 接口定義 電源接口（2線） 串行接口（3線） 打印頭接口（12線） 2. 電氣特性 2.1 極限參數 2.2 直流特性 3. 通信協議 1． 串口信號定義 RS232電平：邏輯1 = -3V — -12V、邏輯0 = +3V — +12V TTL電平：邏輯1 = VDD±0.3V、邏輯0 = ±0.3V 2． 串口波特率 模塊初始上電時默認為9600bps，可以通過通信命令（見后面）改變模塊與主機間的通信速率，支持五種通信速率：9600、19200、38400、57600、115200。
