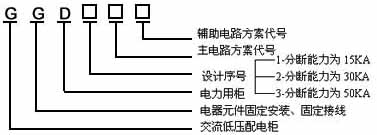

GGD低壓柜詳細內容： 一、概述： GGD低壓柜適用于發電廠、變電站、廠礦企業等 ,電力用戶的交流50HZ、額定工作電壓380V、額定工作電流 至3150A的配電系統作為動力、照明及配電設備的電能轉換、分配與控制之用。GGD低壓柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓柜，產品具有分?jǐn)嗄芰Ω?、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點，可作為低壓成套開關設備的更新?lián)Q代產品使用。 二、適用范圍： GGD型交流低壓配電柜適用于發電廠、變電 站、廠礦企業等電力用戶的交流50（60）Hz、額定工作、電壓380V （400V）（660V）、額定工作電流4000A及以下的配電系統，做為動力、照 明、、無功補償及配電設備的電能轉換、分配與控制使用的低壓成套 配電裝置。 三、產品特點： 1、GGD低壓電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。 2、通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產。既縮短了生產制造周期，也提高了工作效率。 3、GGD柜設計時充分考慮到柜體運行中的散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。 4、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整體美觀大方、面目一新。 5、柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的拆邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。 6、柜體的防設等級為IP30，用戶也可根據使用環境的要求在IP20—P40之間選擇。 7、母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾。絕緣支撐是套筒式模壓結構，在設備使用壽命期間不會降低設備的機械強度和介電強度。 8、母線材料選用高導電率的銅材料制造。母線橋與主母線按 客戶要求可具有相同的截面積。柜體內所有銅母線均鍍錫，并在母線搭接部位壓花。宜根據用戶需要可在裸露處加套絕緣熱縮套管。 9、輔助回路導線選用絕緣電壓不抵于500V，電流回路截面積不小于2.5 mm2、控制回路截面積不小于1.5 mm2、信號回路截面積不小于1.0 mm2 的銅質絕緣導線。導線兩端均標有接線號，每根導線無中間接頭。二次端子排采用額定電壓500 V阻燃型端子排。 四、型號說明： 五、技術指標： 1、額定電壓：交流：380V 2、額定電流：交流：100、200、400、1000、1500（1600）、2500、3150A 3、額定短路開斷電流：15、30、50KA 4、額定短時耐受電流：15、30、50KA 6、、額定峰值耐受電流：30、63、105KA 六、安裝條件： 1、周圍環境溫度－5～40℃，且24小時內的平均溫度不得大于+35℃。 2、戶內安裝使用，使用地點的海拔高度不超過2000m。 3、周圍空氣相對濕度在溫度為+40℃時不超過50% ；在較低溫度 時，允許有較大的相對濕度（例如 +20℃時為90％），同時允許由于溫度的變化偶然形成的凝露。 4、安裝傾角不超過5° 5、無劇烈震動和沖擊的地方，以及使電器元件不受到腐蝕的場所。 6、若上述條件不能滿足時，有特殊要求用戶可與廠方協商解決。 七、使用注意事項： 1、GGD系列柜為不靠墻安裝，正面操作，雙面維修的低壓配電柜，低壓柜的維修通道及柜門，必須是經考核合格的專業人員方可進入或開啟進行操作、檢查和維修。 2、空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合后，會使觸頭局部燒傷和產生碳類質，使接觸電阻增大，應按斷路器使用說明書進行維護和檢修。 3、經過安裝和維修后，必須嚴格檢查各回路之間、功能單元之間的隔離狀況確已恢復，以確保本裝置良好的功能分隔性，防止出現故障擴大。 4、各母線的連接應良好，絕緣支撐件、安裝件及其它附件安裝應牢固可靠。 5、檢查接地回路各部分的情況，如接地觸頭、主接地線及過門接地線等等，保證裝置的各裸露導電部件之間以及它們與保護接地回路之間的電氣連續性。 6、檢查各部分緊固件，如有松動應及時緊固。
