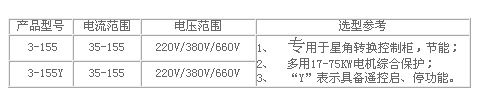

保護性能： 1、斷相保護延時：1S ≤Tb≤3S 2、過流保護延時：3S ≤Tb≤30S，極優秀的反時限特性（電機運行電流超過設定電流的1.2倍時進入保護延時狀態） 應用技術參數： 1、電源： ～220V ～380V ～660V 2、功耗： ≤3W 3、繼電器觸點最大容量：220V ＊ 7A 380V ＊ 5A 660V ＊ 3A 4、適用環境溫度：-30～+60℃ BHJ3-155技術參數： 安裝接線 1、安裝：三種安裝方式——底座式安裝、支撐式安裝和分體式安裝，將電機的三條電源線，分別穿過保護器底部的三個線孔，無相序差別 2、接線：接線圖見產品附圖 使用方法 1、特別提示：首先將“應急開關”撥到“正?！蔽?，無“應急開關”的不作要求，“啟動選擇”撥到“手動”位，無“啟動選擇”得不作要求。 2、遙控功能說明：遙控器的“啟動”“停止”按健分別對應電動機的啟動和停止 3、應急開關的使用：當保護器正常工作時,將其撥到正常位，當保護器失靈后，撥到應急位置，即應急啟動，撥到正常位置即停機，詳細見保護漆面板的應急指示操作 4、啟停操作 ※ 啟動操作 ⊕自啟動 1）先斷開電源將啟動選擇撥到手動位置后，實施參數設定 2）格局需要調整自啟動延時旋鈕 3）用電機額定電流作為參考值，調整“額定電流設定旋鈕與之對應 4）負載率旋鈕調到全壓位置 5）將啟動選擇開關撥到自動位置 6）最后接通電源，經過設定的時間自啟動，監控?zé)糁甘? ⊕手動啟動 如果使用手動啟動，必須將啟動選擇撥到手動位置，按一下啟動旋鈕 無自動功能的，直接操作啟動或停止按鈕 注意：該型號的啟動過程是全壓啟動 ※ 停機操作 將啟動選擇開關撥到”手動位置，再按停止按鈕停機 ※ 星－三角自動轉換 1）由角形轉換到星形當電動機的運行的負載率小于負載率旋鈕設定值時，若持續經過10～90S，則保護器將指令主電路由角形轉換到星形 2）由星形轉換到角形當運行負載率超過負載率旋鈕設定值時，若持續經過1～10S時間，則智能保護器將指令主電路由星形轉換到角形 3）負載率的計算首先取得電動機實際運行電流值，設定為Ix，再把電動機的額定電流設定為Ie， 負載率計算公式：負載率＝Ix／Ie＊100％ 4）如果不進行計算，可直接將“負載率”設置為55應急開關的輸出狀態當應急開關撥到應急位置時，角形投入運行。 5、復位操作 按一下停止按鈕即可 6、注意事項： 1）保護器應配合優良的接觸器使用 2）應定期除塵 3）保護器在最大設定電流范圍內使用
