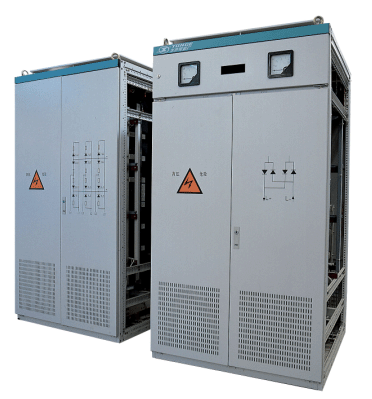

該裝置為地鐵牽引供電系統專用整流電源。它將牽引變電所內整流變壓器輸出的1180V交流電壓轉換成DC1500V向接觸網供電。每座牽引變電所內，由整流變壓器和整流器組成整流機組。24脈波整流電路由兩組12脈波整流電路構成，12脈波整流由兩個6脈波3相整流橋并聯組成。其中一個3相整流橋接向整流變壓器的二次側星形繞組，另一個3相整流橋接向整流變壓器的二次側三角形繞組。由于每臺整流變壓器二次側星形繞組和三角形繞組相對應的線電壓相位錯開π/6，便可以得到兩個三相橋并聯組成的12脈波整流電路。
