◆數控專用切槽磨床

    數控專用切槽磨床是我公司為半導體石英制品行業開發的高精度，大、小規格專用溝槽磨床，該機床專門用來磨削半導體用石英舟的溝槽。

    整機采用龍門框架式結構，兩立柱落地固定在床身兩側，立柱由橫梁聯接，剛性高；工作臺沿床身導軌移動，通過龍門進行磨削，精度高。配置FANUC Oi mate數控系統，各坐標軸由伺服電機驅動。機床可實現X、Y、Z三軸聯動，并配置附加軸。TYM-1350型磨床B軸可擺動15°（手動），主軸體可沿C軸轉動±90°（PLC軸）。TYM-1000型磨床B軸可擺動7.5°（手動）。

◆主要特點：

1、機床整體設計具有高剛性、高精度、高效率的特點。
2、各坐標軸均采用高精度予負荷線性導軌和滾珠絲杠付傳動，運動平穩、剛性 好、精度高。
3、X軸配置光柵尺實現閉環控制，精度可達到±0.02毫米。
4、采用全封閉防護，安全可靠，冷卻液不污染環境。
5、操作調整方便，造型美觀宜人。

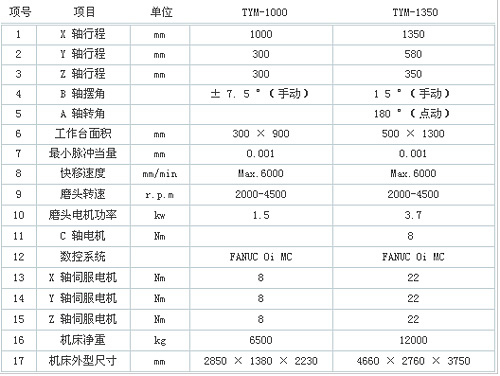

◆數控專用切槽磨床主要技術參數
