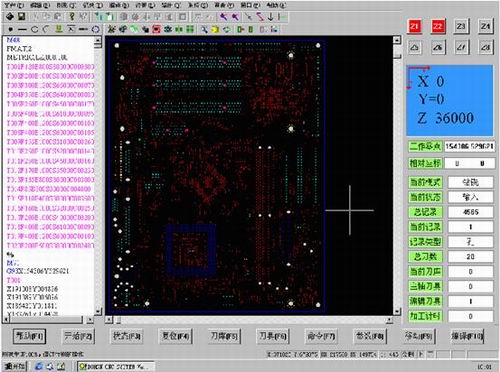

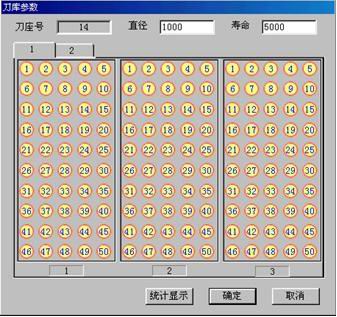

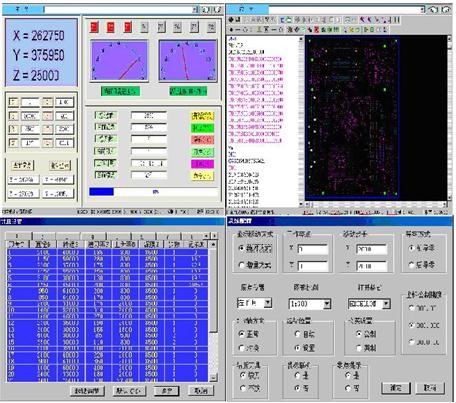

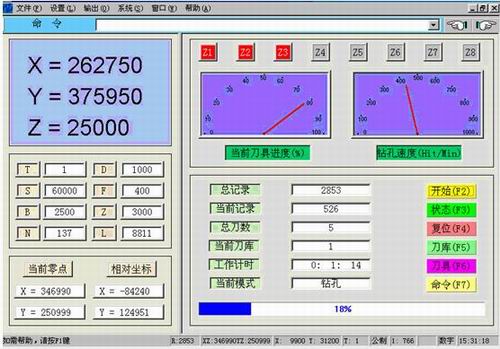

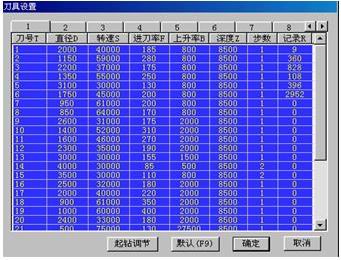

一、概述 　　本數控系統是專為PCB鉆銑床而設計的，既有友好的視窗界面，又具有類似AUTOCAD的圖形編輯功能，操作簡單快捷，靈活方便。全部基于PC平臺開發，因其具有豐富的軟硬件資源，適應性強、擴展性強，CPU升級結構上不必變動。繼承了windows操作系統的風格，采用鍵盤與鼠標配合輸入，使用了大量的快捷鍵，界面友好、直觀。以方便操作者操作。該系統運行在Windows2000/XP操作平臺，同一系統可控制多臺機床。 　　該系統的主要特點為： 　　1、采用Excellon標準數控代碼編程，具有滿足各種加工文件的軟件功能，文本圖形并行顯示。 　　2、可讀取多種格式文件，如：Excellon、S&M、Hitachi、Protel、NC格式（CAM350）等 　　3、具有讀取Protel圖形數據文件，自動生成加工程序進行加工的功能，從而實現了真正意義上的全自動編程加工。 　　4、集成鉆銑功能，對使用刀具和刀庫分組管理、鉆頭、槽刀、 銑刀自動識別，自動聯網。 　　5、本系統是一個實時控制系統，能實時檢測各種系統故障，自動停止，并提醒用戶進行相應故障排除。 　　6、提供豐富的調試維修畫面，可進行伺服、機械運動、刀庫、輸入/輸出、檢測、主軸、加工方式等功能的任意設置。 　　7、具有位置控制和速度控制兩種控制方式輸出信號，可選擇閉環和半閉環控制。 　　8、移動速度可達到100～120m/min，分別率1um，控制軸數最多8個。 　　9、可進行斷刀檢測、刀具長短檢測、直徑檢測、主軸溫度、轉速檢測。 　　10、具有機械手自動換刀，安全保護裝置，快鉆、盲鉆等功能。 二、主要界面介紹 1）主界面 該界面為本系統的主界面，該界面包括坐標顯示區、參數顯示區、命令輸入欄、主軸開關狀態、刀具速度、鉆孔速度、記錄顯示、工作計時、工作進度等。菜單中的功能包括系統參數設置、工作模式設置、Z軸位置調節、刀具顏色、刀具設置、刀庫設置、機床調節等。 　　其中Ｘ，Ｙ，Ｚ代表機床主軸的位置，T表示刀具，D表示直徑，S代表轉速，F代表進刀，B代表上升率，Z代表刀鉆孔深度，N代表當前刀具未打孔數，L代表刀具壽命。這些數據將自動刷新顯示。 　　Z1，Z2，Z3～Z8代表8個主軸，非灰色按鈕為所使用機床主軸數。根據需要可進行選擇主軸開關。 2）圖形編輯界面 　　此界面為文件編輯界面，包括文本編輯和圖形編輯。文本編輯功能同常用文本編輯功能一樣，可識別Excellon格式的各種代碼，刀具參數顯示為粉紅色，其他代碼為藍色。刀具號后添加H可自動生成此把刀的異型孔，其刀具補償設置在“異型孔設置”菜單中。 　　此界面為編輯界面，由文本視圖、圖形視圖、參數顯示、按鈕功能幾部分。左邊視圖顯示文本編程指令，中間視圖顯示記錄圖形，右邊顯示機床的常用參數和狀態。 　　通過主界面的系統配置選擇不同文件打開格式，在此打開相應格式文件進行編譯。Protel文件讀取Dos版本和2.8版本自動識別圖形。圖形編輯區將文本內容顯示為圖形，進行圖形各種操作。包括以下操作： 　　1） 孔、線、弧、圓、異型槽、異型圓的編輯。 　　2） 進行整把刀的刪除、復制、交換、合并等。 　　3） 可對版圖進行旋轉、擴展、鏡像、全圖顯示、調入等。 　　4） 可進行塊的選擇、平移、復制、刪除、撤銷、鏡像、旋轉等。 　　5） 其他操作有自動模擬、重孔檢測、記錄屬性更改、標識孔添加、線偏設置等。 3、形象的刀具和刀庫管理界面 設置所使用刀的壽命、直徑、類型等 　　設置刀具的所有參數，包括直徑、轉速、進刀率、上升率、深度、步數、記錄、類型、盲孔等。
