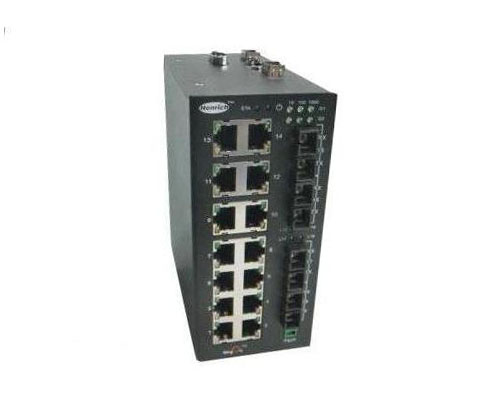

概述 帶千兆管理型工業以太網交換機是帶有兩個千兆口的工業以太網交換機，是為滿足靈活多變的工業應用需求而設計，提供一種高端工業以太網通訊解決方案。管理型交換機占用空間小，易于安裝，可通過Web管理，提供強有力的高級管理功能和鏈路冗余自恢復技術。其強的可靠性、抗干擾能力、冗余電源、LED電源及通訊狀態顯示及緊湊型設計，以及豐富的管理功能（例如：RingOn™、VLAN、Trunking、QoS、IGMP Snooping、RSTP、SNMP、廣播風暴控制、速率控制、端口鏡像、靜態轉發表、故障報警、故障診斷、MAC地址表、日志及在線固件更新等），為滿足高端工業現場應用提供了一系列解決方案。 特性 帶兩個千兆網口：使用千兆網口組建冗余鏈路，能提供更寬的通信帶寬和更短的恢復時間 Web 管理：內置Web Server，可通過瀏覽器遠程管理和配置 RingOn™：提供單環、雙環、混合環三種組網方式，硬件鏈路故障恢復時間小于100ms 冗余雙電源輸入：寬電壓、交直流、備份電源設計 故障自動報警：Email/繼電器警報輸出 釘軌或掛板安裝：特為工業應用設計 在線軟件升級 ：簡單易用的在線固件升級 規格 提供2個千兆RJ45/SFP Combo接口 遵從IEEE 802.3/802.3u/802.3x/802.1Q/802.1p/802.1D/802.1w/802.3ad LACP標準 存儲轉發機制，提供更大容量的背板帶寬 CSMA/CD（Carrier Sense Multiple Access/Collision Direct）協議 10/100M，全/半雙工，MDI/MDIX自適應模式 RJ45網線接口，傳輸距離可達100米 可為用戶選配100Base-FX不同傳輸距離、不同接口類型的光纖接口 12～36VDC或10～24VAC寬電壓輸入，冗余電源設計 LED電源及通訊狀態顯示 全雙工流控和半雙工背壓控制設計 標準釘軌或掛板安裝，牢固可靠，且容易安裝或卸載 基于RingOn™自恢復技術，恢復時間小于100ms RSTP快速生成樹協議支持 支持端口VLAN和IEEE 802.1Q VLAN 鏈路聚合，Trunking功能 實時廣播風暴監控 多等級服務質量（QoS）控制功能 IGMP Snooping 易于網絡監控和調試的端口鏡像功能 端口級入口流量控制和出口流量控制功能 靜態MAC地址轉發表功能 標準SNMP協議代理 繼電器警報輸出功能 RingOn™ RingOn™技術是由恒啟專業為工業應用而設計開發的，它提供以太網斷開后自恢復功能，其恢復時間小于等于100ms，位居目前國際水平前列。RingOn™技術基于以太網鏈路冗余備份，提供穩定可靠的、無中斷的工業以太網絡。 VLAN VLAN（Virtual Local Area Network）即虛擬局域網，是將物理上的局域網絡（LAN）從邏輯上劃分成多個網段，達到控制廣播域和網段流量的目的，以此來提高網絡性能、安全性和可管理性。 Trunking Trunking是用來在兩個交換機之間，把多個物理端口并行連接起來，當作一個邏輯端口使用，來提升通信帶寬和流量平衡。組成Trunking功能的多條物理連接有互為備份的功能，即當一條鏈路出現故障時，不影響其他鏈路的工作，并能保持整個網絡正常通信。 廣播風暴控制 網絡上的廣播幀（由于被轉發）數量急劇增加而影響正常的網絡通訊稱為廣播風暴，廣播風暴會占用相當?shù)木W(wǎng)絡帶寬，造成整個網絡無法正常工作。管理型交換機采用實時監控廣播包流量的方式來控制廣播風暴，確保正常通信質量。 IGMP Snooping IGMP Snooping是目前常用的在以太網交換機上實現組播動態注冊的協議，通過對交換機端口接收到的Report報文進行分析，并在交換機中建立相應的組播MAC地址與端口的對應表項，從而實現組播數據包的二層快速轉發。 端口速率控制 通過控制每個端口進出的速率，從而提供更高的服務質量和網絡可管理性。 靜態MAC地址轉發表 一個地址表項可以是一個單播地址，也可以是一個組播地址，一經建立，不會老化，但會隨管理型交換機的配置變化而變化。靜態地址轉發表可以用于解決一些安全方面或者是改善網絡狀態，組建特殊用途的網絡，如媒體傳輸?shù)取? 報警 管理型系列交換機采用繼電器或Email方式報警，在出現定義中的端口上電或者掉電，環網中有鏈路斷開，廣播風暴發生，雙電源掉電等故障時，能夠及時通過發送電信號或Email的方式通知故障發生。
